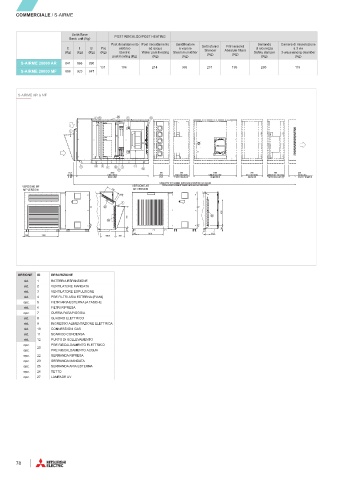

Page 80 - MITSUBISHIELECTRIC - VENTILAZIONE

COMMERCIALE / S-AIRME

Unità Base POST RISCALDO/POST HEATING
Basic unit (Kg)
Post riscaldamento Post riscaldamento Umidificatore Setti afonici Filtri assoluti Serranda Camera di miscelazione
C I B Pco elettrico ad acqua a vapore Silencer Absolute filters di sicurezza a 3 vie
(Kg) (Kg) (Kg) (Kg) Electric Water post-heating Steam humidifier (Kg) (Kg) Safety damper 3-ways mixing chamber
post-heating (Kg) (Kg) (Kg) (Kg) (Kg)
S-AIRME 20000 AR 841 866 890
131 186 214 365 237 195 280 115
S-AIRME 20000 MF 898 923 947

S-AIRME AR & MF

8 20 26 27 23
7

9 12 4 5 10 1 2
11 12
73,5 2535 550 550 1500 750 600 250
SE MF UNITA BASE PCO POST HEATING UMIDIFICATORE SETTI AFONICI ABSOLUTE FILTERS SERR. SIC.
IF MF BASIC UNIT PCO POST RISCALDO HUMIDIFIER SILENCER FILTRI ASSOLUTI (*) SAFETY DAMPER
LUNGHEZZA TOT=SOMMA UNITA BASE+EVENTUALI ACCESSORI
VERSIONE MF VERSIONE AR TOTAL LENGTH=SUM OF BASIC UNIT+ANY ACCESSORIES
MF VERSION 510 AR VERSION
66
7
22
1000
810 22
25
170 241
195 1010 131,5
160 1150 598,5 360

OPZIONE ID DESCRIZIONE
std. 1 BATTERIA ESPANSIONE
std. 2 VENTILATORE MANDATA
std. 3 VENTILATORE ESPULSIONE
std. 4 PRE FILTRI ARIA ESTERNA (PIANI)
opz. 5 FILTRI ARIA ESTERNA (A TASCHE
std. 6 FILTRI RIPRESA
opz. 7 CUFFIA PARAPIOGGIA
std. 8 QUADRO ELETTRICO
std. 9 INGRESSO ALIMENTAZIONE ELETTRICA
std. 10 CONNESSIONI GAS
std. 11 SCARICO CONDENSA
std. 12 PUNTO DI SOLLEVAMENTO
opz. 20 PRE RISCALDAMENTO ELETTRICO
opz. PRE RISCALDAMENTO ACQUA
opz. 22 SERRANDA RIPRESA
opz. 23 SERRANDA MANDATA
opz. 25 SERRANDA ARIA ESTERNA
opz. 26 TETTO
opz. 27 LAMPADE UV
