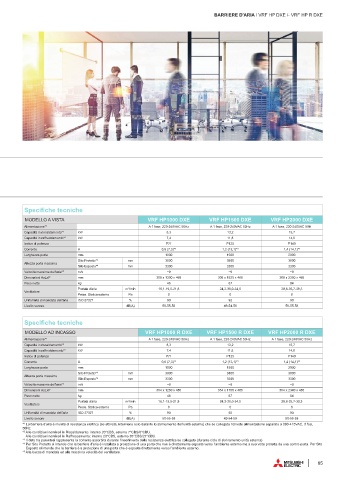

Page 87 - MITSUBISHIELECTRIC - VENTILAZIONE

BARRIERE D'ARIA / VRF HP DXE /- VRF HP R DXE

Specifiche tecniche

MODELLO A VISTA VRF HP1000 DXE VRF HP1500 DXE VRF HP2000 DXE
Alimentazione* 1 A 1 fase, 220-240VAC 50Hz A 1 fase, 220-240VAC 50Hz A 1 fase, 220-240VAC 50H
Capacità in riscaldamento* 2 kW 8,3 13,2 15,7
Capacità in raffreddamento* 2 kW 7,4 11,8 14,0
Indice di potenza P71 P125 P140
Corrente A 0,8 (7,3)* 3 1,2 (12,1)* 3 1,4 (14,1)* 3
Larghezza porta mm 1000 1500 2000
Sito Protetto* 4 mm 3800 3800 3800
Altezza porta massima
Sito Esposto* 4 mm 3300 3300 3300
Velocità massima dell'aria* 5 m/s ~9 ~9 ~9
Dimensioni AxLxP mm 306 x 1300 x 468 306 x 1825 x 468 306 x 2350 x 468
Peso netto kg 46 67 84
Portata d'aria m 3 /min 16,1-19,5-21,8 24,2-30,0-34,5 29,8-35,7-39,3
Ventilatore
Press. Statica esterna Pa 0 0 0
Uniformità di mandata dell'aria ISO 27327 % 90 92 90
Livello sonoro dB(A) 50-55-58 49-54-58 50-55-58

Specifiche tecniche
MODELLO AD INCASSO VRF HP1000 R DXE VRF HP1500 R DXE VRF HP2000 R DXE
Alimentazione* 1 A 1 fase, 220-240VAC 50Hz A 1 fase, 220-240VAC 50Hz A 1 fase, 220-240VAC 50Hz
Capacità in riscaldamento* 2 kW 8,3 13,2 15,7
Capacità in raffreddamento* 2 kW 7,4 11,8 14,0
Indice di potenza P71 P125 P140
Corrente A 0,8 (7,3)* 3 1,2 (12,1)* 3 1,4 (14,1)* 3
Larghezza porta mm 1000 1500 2000
Sito Protetto* 4 mm 3800 3800 3800
Altezza porta massima
Sito Esposto* 4 mm 3300 3300 3300
Velocità massima dell'aria* 5 m/s ~9 ~9 ~9
Dimensioni AxLxP mm 354 x 1250 x 485 354 x 1750 x 485 354 x 2340 x 485
Peso netto kg 46 67 84
Portata d'aria m 3 /min 16,1-19,5-21,8 24,2-30,0-34,5 29,8-35,7-39,3
Ventilatore
Press. Statica esterna Pa 0 0 0
Uniformità di mandata dell'aria ISO 27327 % 90 92 90
Livello sonoro dB(A) 50-55-58 49-54-58 50-55-58
* 1 La barriera d’aria è munita di resistenza elettrica (se attivata, interviene solo durante lo sbrinamento dell’unità esterna) che se collegata richiede alimentazione separata a 380-415VAC, 3 fasi,
50Hz.
* Alle condizioni nominali in Riscaldamento: interno 20°CBS, esterno 7°CBS/6°CBU.
2
Alle condizioni nominali in Raffrescamento: interno 20°CBS, esterno 35°CBS/27°CBU.
3
* Il dato tra parentesi rappresenta la corrente assorbita durante l’inserimento della resistenza elettrica se collegata (durante ciclo di sbrinamento unità esterna)
4
* Per Sito Protetto si intende che la barriera d’aria è installata a protezione di una porta che non è direttamente esposta verso l’ambiente esterno ma a sua volta protetta da una contro-porta. Per Sito
Esposto si intende che la barriera è a protezione di una porta che è esposta direttamente verso l’ambiente esterno.
5
* Alla bocca di mandata ed alla massima velocità del ventilatore.
