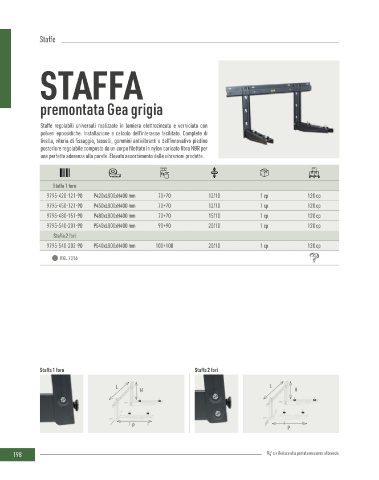

Page 200 - NICCONS - CATALOGO 2024

Staffe

STAFFA

premontata Gea grigia

Staffe regolabili universali realizzate in lamiera elettrozincata e verniciata con
polveri epossidiche. Installazione e calcolo dell’interasse facilitato. Complete di
livella, viteria di fissaggio, tasselli, gommini antivibranti e dell’innovativo piedino
posteriore regolabile composto da un corpo filettato in nylon caricato fibra NBR per
una perfetta aderenza alla parete. Elevato assorbimento delle vibrazioni prodotte.

Kg
Staffa 1 foro
9795-420-121-90 P420xL800xH400 mm 70+70 12/10 1 cp 120 cp
9795-450-121-90 P450xL800xH400 mm 70+70 12/10 1 cp 120 cp
9795-480-151-90 P480xL800xH400 mm 70+70 15/10 1 cp 120 cp
9795-540-201-90 P540xL800xH400 mm 90+90 20/10 1 cp 120 cp
Staffa 2 fori
9795-540-202-90 P540xL800xH400 mm 100+100 20/10 1 cp 120 cp
RAL 7016

INTERASSI

420 mm 450 mm
70 100 35 85 25 90 15 110 95 35 85 25 90 10

480 mm 540 mm
40 85 15 95 35 85 25 90 10 100 85 25 85 35 85 25 85 15

Staffa 1 foro Staffa 2 fori

L L
H H

P P
Piedino posteriore regolabile Viteria, tasselli, gommini Livella Viteria di fissaggio

198 ‘Kg’ si riferisce alla portata massima al braccio 199
