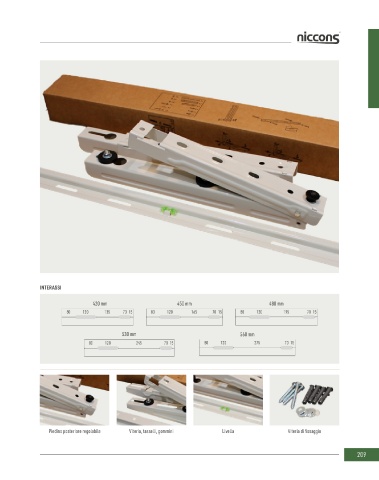

Staffe
STAFFA
premontata Era
Staffe regolabili universali realizzate in lamiera elettrozincata e verniciata con
polveri epossidiche. Installazione e calcolo dell’interasse facilitato, altezza ridotta
del braccio per l’installazione facilitata degli antivibranti. Complete di livella, viteria
di fissaggio, tasselli, gommini antivibranti e dell’innovativo piedino posteriore regolabile.
Kg
Staffa 1 foro
9792-420-121 P420xL800xH370 mm 70+70 12/10 1 cp 120 cp
9792-450-121 P450xL800xH370 mm 70+70 12/10 1 cp 120 cp
9792-450-151 P450xL800xH370 mm 80+80 15/10 1 cp 120 cp
Staffa 2 fori
9792-480-202 P480xL800xH370 mm 90+90 20/10 1 cp 120 cp
9792-530-202 P530xL800xH370 mm 80+80 20/10 1 cp 120 cp
9792-560-202 P560xL800xH370 mm 80+80 20/10 1 cp 120 cp
RAL 9002
INTERASSI
420 mm 450 mm 480 mm
80 120 135 70 15 80 120 165 70 15 80 120 195 70 15
530 mm 560 mm
80 120 245 70 15 80 120 275 70 15
Staffa 1 foro Staffa 2 fori
L L
H H
P P
Piedino posteriore regolabile Viteria, tasselli, gommini Livella Viteria di fissaggio
