Page 259 - NICCONS - CATALOGO 2024
P. 259
Collari e fissaggi tubazioni

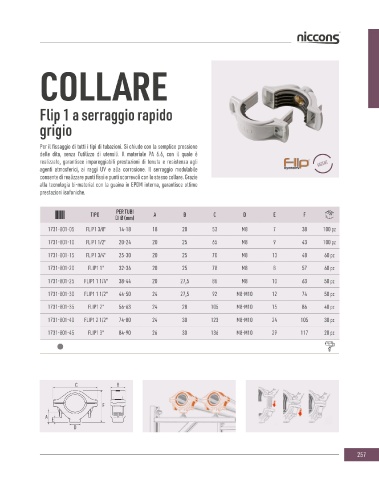

COLLARE COLLARE
Flip a serraggio rapido Flip 1 a serraggio rapido
con fissaggio grigio
Per il fissaggio di tutti i tipi di tubazioni. Si chiude con la semplice pressione Per il fissaggio di tutti i tipi di tubazioni. Si chiude con la semplice pressione
delle dita, senza l’utilizzo di utensili. Il materiale PA 6.6, con il quale è delle dita, senza l’utilizzo di utensili. Il materiale PA 6.6, con il quale è
realizzato, garantisce impareggiabili prestazioni di tenuta e resistenza agli PATENT realizzato, garantisce impareggiabili prestazioni di tenuta e resistenza agli PATENT
agenti atmosferici, ai raggi UV e alla corrosione. Raccomandato per tutti i tipi agenti atmosferici, ai raggi UV e alla corrosione. Il serraggio modulabile
di tubazioni. Il serraggio modulabile consente di realizzare punti fissi e punti consente di realizzare punti fissi e punti scorrevoli con lo stesso collare. Grazie
scorrevoli con lo stesso collare. Grazie alla tecnologia bi-material con la guaina alla tecnologia bi-material con la guaina in EPDM interna, garantisce ottime
in EPDM interna, garantisce ottime prestazioni isofoniche. prestazioni isofoniche.
PER TUBI PER TUBI
TIPO A B C D E F TIPO A B C D E F
DI Ø (mm) DI Ø (mm)
1731-800-05 FLIP 3/8” 14-18 18 20 53 M8 7 38 100 pz 1731-801-05 FLIP1 3/8" 14-18 18 20 53 M8 7 38 100 pz
1731-800-10 FLIP 1/2" 20-24 20 25 65 M8 9 43 100 pz 1731-801-10 FLIP1 1/2" 20-24 20 25 65 M8 9 43 100 pz
1731-800-15 FLIP 3/4" 25-30 20 25 70 M8 13 48 60 pz 1731-801-15 FLIP1 3/4" 25-30 20 25 70 M8 13 48 60 pz
1731-800-20 FLIP 1" 32-36 20 25 78 M8 8 57 60 pz 1731-801-20 FLIP1 1" 32-36 20 25 78 M8 8 57 60 pz
1731-800-25 FLIP 1 1/4" 38-44 20 27,5 86 M8 10 63 50 pz 1731-801-25 FLIP1 1 1/4" 38-44 20 27,5 86 M8 10 63 50 pz
1731-800-30 FLIP 1 1/2" 44-50 24 27,5 92 M8-M10 12 74 50 pz 1731-801-30 FLIP1 1 1/2" 44-50 24 27,5 92 M8-M10 12 74 50 pz
1731-800-35 FLIP 2" 56-63 24 28 105 M8-M10 15 86 40 pz 1731-801-35 FLIP1 2" 56-63 24 28 105 M8-M10 15 86 40 pz
1731-800-40 FLIP 2 1/2" 74-80 24 30 123 M8-M10 24 105 30 pz 1731-801-40 FLIP1 2 1/2" 74-80 24 30 123 M8-M10 24 105 30 pz
1731-800-45 FLIP 3" 84-90 26 30 136 M8-M10 29 117 20 pz 1731-801-45 FLIP1 3" 84-90 26 30 136 M8-M10 29 117 20 pz
C B C B
F F
A E A E
D D
R
256 S H L 257
