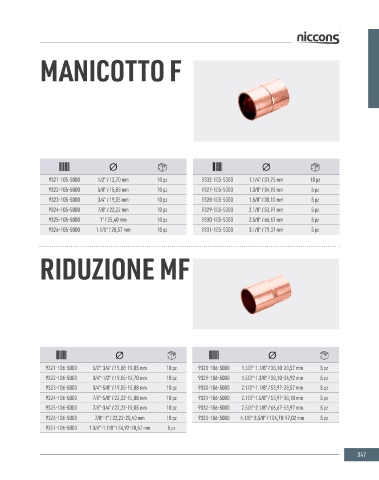

Page 349 - NICCONS - CATALOGO 2024

Tubo rame e accessori

CURVA MANICOTTO F

45° MF

Ø Ø Ø Ø
9321-103-5000 1/2” / 12,70 mm 10 pz 9331-103-5000 1.1/4” / 31,75 mm 10 pz 9321-105-5000 1/2” / 12,70 mm 10 pz 9332-105-5000 1.1/4” / 31,75 mm 10 pz
9322-103-5000 5/8” / 15,88 mm 10 pz 9327-103-5000 1.3/8” / 34,92 mm 5 pz 9322-105-5000 5/8” / 15,88 mm 10 pz 9327-105-5000 1.3/8” / 34,92 mm 5 pz
9323-103-5000 3/4” / 19,05 mm 10 pz 9328-103-5000 1.5/8” / 38,10 mm 5 pz 9323-105-5000 3/4” / 19,05 mm 10 pz 9328-105-5000 1.5/8” / 38,10 mm 5 pz
9324-103-5000 7/8” / 22,22 mm 10 pz 9329-103-5000 2.1/8” / 53,97 mm 5 pz 9324-105-5000 7/8” / 22,22 mm 10 pz 9329-105-5000 2.1/8” / 53,97 mm 5 pz
9325-103-5000 1” / 25,40 mm 10 pz 9330-103-5000 2.5/8” / 66,67 mm 5 pz 9325-105-5000 1” / 25,40 mm 10 pz 9330-105-5000 2.5/8” / 66,67 mm 5 pz
9326-103-5000 1.1/8” / 28,57 mm 10 pz 9326-105-5000 1.1/8” / 28,57 mm 10 pz 9331-105-5000 3.1/8” / 79,37 mm 5 pz

CURVA RIDUZIONE MF

45° FF

Ø Ø
Ø Ø 9321-106-5000 5/8”-3/4” / 15,88-19,05 mm 10 pz 9328-106-5000 1.5/8”-1.1/8” / 38,10-28,57 mm 5 pz
9321-104-5000 1/2” / 12,70 mm 10 pz 9332-104-5000 1.1/4” / 31,75 mm 10 pz 9322-106-5000 3/4”-1/2” / 19,05-12,70 mm 10 pz 9329-106-5000 1.5/8”-1.3/8” / 38,10-34,92 mm 5 pz
9322-104-5000 5/8” / 15,88 mm 10 pz 9327-104-5000 1.3/8” / 34,92 mm 5 pz 9323-106-5000 3/4”-5/8” / 19,05-15,88 mm 10 pz 9330-106-5000 2.1/8”-1.1/8” / 53,97-28,57 mm 5 pz
9323-104-5000 3/4” / 19,05 mm 10 pz 9328-104-5000 1.5/8” / 38,10 mm 5 pz 9324-106-5000 7/8”-5/8” / 22,22-15,88 mm 10 pz 9331-106-5000 2.1/8”-1.5/8” / 53,97-38,10 mm 5 pz
9324-104-5000 7/8” / 22,22 mm 10 pz 9329-104-5000 2.1/8” / 53,97 mm 5 pz 9325-106-5000 7/8”-3/4” / 22,22-19,05 mm 10 pz 9332-106-5000 2.5/8”-2.1/8” / 66,67-53,97 mm 5 pz
9325-104-5000 1” / 25,40 mm 10 pz 9330-104-5000 2.5/8” / 66,67 mm 5 pz 9326-106-5000 7/8”-1” / 22,22-25,40 mm 10 pz 9333-106-5000 4.1/8”-3.5/8” / 104,78-97,02 mm 5 pz
9326-104-5000 1.1/8” / 28,57 mm 10 pz 9331-104-5000 3.1/8” / 79,37 mm 5 pz 9327-106-5000 1.3/8”-1.1/8” / 34,92-28,57 mm 5 pz

346 347
