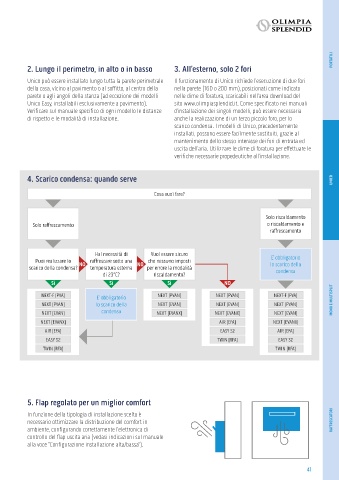

Page 42 - OLIMPIASPLENDID - CLIMATIZZAZIONE 2025

PORTATILI
2. Lungo il perimetro, in alto o in basso 3. All’esterno, solo 2 fori

Unico può essere installato lungo tutta la parete perimetrale Il funzionamento di Unico richiede l’esecuzione di due fori
della casa, vicino al pavimento o al soffitto, al centro della nella parete (160 o 200 mm), posizionati come indicato
parete o agli angoli della stanza (ad eccezione dei modelli nelle dime di foratura, scaricabili nell’area download del
Unico Easy, installabili esclusivamente a pavimento). sito www.olimpiasplendid.it. Come specificato nei manuali
Verificare sul manuale specifico di ogni modello le distanze d’installazione dei singoli modelli, può essere necessaria
di rispetto e le modalità di installazione. anche la realizzazione di un terzo piccolo foro, per lo
scarico condensa. I modelli di Unico, precedentemente
installati, possono essere facilmente sostituiti, grazie al
mantenimento dello stesso interasse dei fori di entrata ed
uscita dell’aria. Utilizzare le dime di foratura per effettuare le
verifiche necessarie propedeutiche all’installazione.

4. Scarico condensa: quando serve UNICO

Cosa vuoi fare?

Solo riscaldamento
Solo raffrescamento o riscaldamento e
raffrescamento

Hai necessità di Vuoi essere sicuro
Puoi realizzare lo raffrescare sotto una che nessuno imposti E’ obbligatorio
scarico della condensa? NO temperatura esterna NO per errore la modalità lo scarico della
condensa
di 23°C? riscaldamento?
Sì Sì Sì NO

NEXT-F [PVA] E’ obbligatorio NEXT [PVAN] NEXT [PVAN] NEXT-F [PVA]
NEXT [PVAN] lo scarico della NEXT [EVAN] NEXT [EVAN] NEXT [PVAN] MONO E MULTISPLIT
NEXT [EVAN] condensa NEXT [EVANX] NEXT [EVANX] NEXT [EVAN]
NEXT [EVANX] AIR [EFA] NEXT [EVANX]
AIR [EFA] EASY S2 AIR [EFA]
EASY S2 TWIN [RFA] EASY S2
TWIN [RFA] TWIN [RFA]

5. Flap regolato per un miglior comfort

In funzione della tipologia di installazione scelta è
necessario ottimizzare la distribuzione del comfort in RAFFRESCATORI
ambiente, configurando correttamente l’elettronica di
controllo del flap uscita aria (vedasi indicazioni sul manuale
alla voce “Configurazione installazione alta/bassa”).

41
