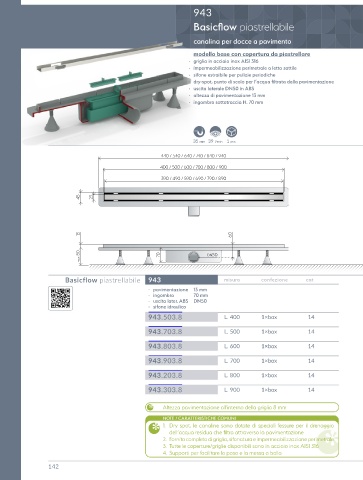

Page 142 - OMP TEA - CATALOGO ITALIA 05

943

Basicflow piastrellabile

canalina per docce a pavimento

modello base con copertura da piastrellare
· griglia in acciaio inox AISI 316
· impermeabilizzazione perimetrale a letto sottile
· sifone estraibile per pulizie periodiche
· dry-spot, punto di scolo per l’acqua filtrata dalla pavimentazione
· uscita laterale DN50 in ABS
· altezza di pavimentazione 13 mm
· ingombro sottotraccia H. 70 mm

35 mm 39 l/min 1 pcs.

440 / 540 / 640 / 740 / 840 / 940
400 / 500 / 600 / 700 / 800 / 900
390 / 490 / 590 / 690 / 790 / 890

45 23

13 60

max 80 70 DN50

Basicflow piastrellabile 943 misura confezione cat

- pavimentazione 13 mm
- ingombro 70 mm
- uscita later. ABS DN50
- sifone idraulico
943.503.8 L. 400 1×box 14

943.703.8 L. 500 1×box 14

943.803.8 L. 600 1×box 14

943.903.8 L. 700 1×box 14

943.203.8 L. 800 1×box 14

943.303.8 L. 900 1×box 14

Altezza pavimentazione all'interno della griglia 8 mm
NOTE / CARATTERISTICHE COMUNI
1. Dry spot, le canaline sono dotate di speciali fessure per il drenaggio
dell’acqua residua che filtra attraverso la pavimentazione
2. Fornito completo di griglia, sifonatura e impermeabilizzazione perimetrale
3. Tutte le coperture/griglie disponibili sono in acciaio inox AISI 316
4. Supporti per facilitare la posa e la messa a bolla

142
