Page 66 - OMP TEA - CATALOGO ITALIA 05

2126

sifoni salva-spazio in PP

sifoni salva-spazio per mobili bagno o lavabi basculanti

NOTE
Nella versione base, il sifone è sprovvisto di piletta e presenta i seguenti ingom-
bri minimi:
- ingombro a parete, minimo 85 mm
- ingombro sotto-piletta, solo 48 mm in totale dalla piletta al limite inferiore del tubo
d’entrata orizzontale

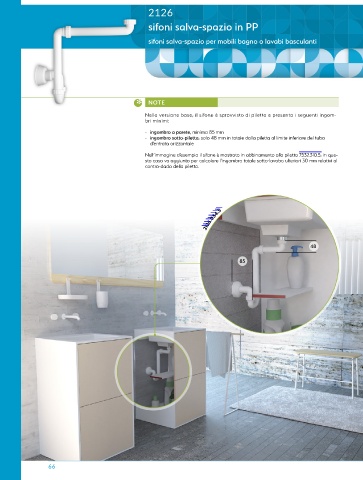

Nell’immagine d’esempio il sifone è mostrato in abbinamento alla piletta 7532.310.5, in que-
sto caso va aggiunto per calcolare l’ingombro totale sotto-lavabo ulteriori 30 mm relativi al
contro-dado della piletta.

2126.054.5

48

85

66
