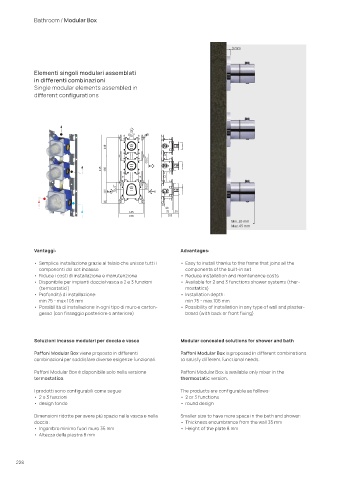

Page 229 - PAFFONI - CATALOGO 2021

Bathroom / Modular Box

9 mm Tecnologie / technologies

Elementi singoli modulari assemblati
in differenti combinazioni USCITA
Single modular elements assembled in OUT
different configurations
2 1/2”G

OUT USCITA
OUT
G1/2" Ø8
1
1/2”G
110
G1/2"
1/2”G
OUT
415 160
1/2”G
CALDA
HOT INLET
G1/2" G1/2" FREDDA
110 HOT INLET COLD INLET COLD INLET
16
20
68
145 75 30 Guaina isolante Guarnizioni Anti-vibrazione Scatola a tenuta “Stagna”
158 105 Insulating sheath Anti-vibration gaskets “Watertight” box
Min. 35 mm
Max. 65 mm

Vantaggi: Advantages: Collegamenti: Connections:
• Filettatura ingressi (calda/fredda) da 1/2”G • 1/2”G inlet thread (hot/cold)
• Semplice installazione grazie al telaio che unisce tutti i • Easy to install thanks to the frame that joins all the • Filettatura uscite (2 / 3) da 1/2”G • 1/2”G outlet thread (2 / 3)
componenti del set incasso components of the built-in set
• Riduce i costi di installazione e manutenzione • Reduce installation and maintenance costs Sicurezza: Safety:
• Disponibile per impianti doccia/vasca a 2 e 3 funzioni • Available for 2 and 3 functions shower systems (ther- • Corpo in ottone stampato • Brass forged body
(termostatici) mostatics) • Scatola incasso a tenuta “Stagna” • Concealed “Watertight” box
• Profondità di installazione: • Installation depth: • Guaina isolante sotto-piastrella in tessuto non • Insulating sheath non-woven fabric
min 75 - max 105 mm min 75 - max 105 mm tessuto • In case of leakage, water will be drained by external set
• Possibilità di installazione in ogni tipo di muro e carton- • Possibility of installation in any type of wall and plaster- • In caso di guasto, le eventuali perdite non danneggiano
gesso (con fissaggio posteriore o anteriore) board (with back or front fixing) il muro poiché vengono contenute dalla scatola e Confort:
scaricate attraverso il set esterno. • “Anti-vibration” gaskets

Confort:
• Guarnizioni insonorizzanti “Anti-vibrazione”
Soluzioni incasso modulari per doccia e vasca Modular concealed solutions for shower and bath

Paffoni Modular Box viene proposto in differenti Paffoni Modular Box is proposed in different combinations
combinazioni per soddisfare diverse esigenze funzionali. to satisfy different functional needs.
Finiture / finishes
Paffoni Modular Box è disponibile solo nella versione Paffoni Modular Box is available only mixer in the
termostatico. thermostatic version.

I prodotti sono configurabili come segue: The products are configurable as follows:
• 2 o 3 funzioni • 2 or 3 functions
• design tondo • round design
Dimensioni ridotte per avere più spazio nella vasca e nella Smaller size to have more space in the bath and shower:
doccia: • Thickness encumbrance from the wall 35 mm
• Ingombro minimo fuori muro 35 mm • Height of the plate 8 mm CR ST HG HGSP NO BO
Bianco opaco
Nero opaco
Steel looking
Cromo
Honey gold
Honey gold
• Altezza della piastra 8 mm Chrome plated Steel looking Honey gold spazzolato Matt black Matt white
Brushed
honey gold
228 229
