P. 16

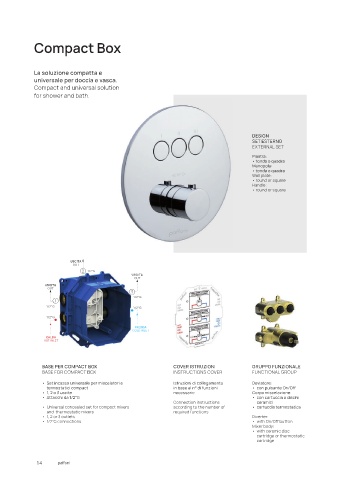

Compact Box
La soluzione compatta e
universale per doccia e vasca.
Compact and universal solution
for shower and bath.
DESIGN
SET ESTERNO
EXTERNAL SET
Piastra:
• tonda o quadra
Manopola:
• tonda o quadra
Wall plate:
• round or square
Handle:
• round or square
USCITA
OUT
2 1/2”G
USCITA
OUT
USCITA
OUT
3
1/2”G
1
1/2”G 1/2”G
1/2”G
FREDDA
COLD INLET
CALDA
HOT INLET
BASE PER COMPACT BOX COVER ISTRUZIONI GRUPPO FUNZIONALE
BASE FOR COMPACT BOX INSTRUCTIONS COVER FUNCTIONAL GROUP
• Set incasso universale per miscelatori e Istruzioni di collegamento Deviatore:
termostatici compact in base al n° di funzioni • con pulsante On/Off
• 1, 2 o 3 uscite necessarie Corpo miscelazione:
• Attacchi da 1/2”G • con cartuccia a dischi
Connection instructions ceramici
• Universal concealed set for compact mixers according to the number of • cartuccia termostatica
and thermostatic mixers required functions
• 1, 2 or 3 outlets Diverter:
• 1/2”G connections • with On/Off button
Mixer body:
• with ceramic disc
cartridge or thermostatic
cartridge
14 paffoni
