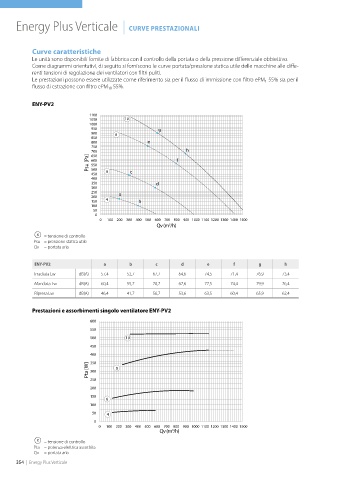

Energy Plus Verticale | CURVE PRESTAZIONALI
Curve caratteristiche
Le unità sono disponibili fornite di fabbrica con il controllo della portata o della pressione differenziale obbiettivo.
Come diagrammi orientativi, di seguito si forniscono le curve portata/pressione statica utile delle macchine alle diffe-
renti tensioni di regolazione dei ventilatori con filtri puliti.
Le prestazioni possono essere utilizzate come riferimento sia per il flusso di immissione con filtro ePM 55% sia per il
1
flusso di estrazione con filtro ePM 55%.
10
ENY-PV2
1100
1050 10
1000
950 g
900 8
850
800 e
750
700 h
Psu [Pa] 600 f
650
550
500
450 6 c
400
350 d
300
250 a
200
150 4 b
100
50
0
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
Qv (m /h)
3
X = tensione di controllo
Psu = pressione statica utile
Qv = portata aria
ENY-PV2 a b c d e f g h
Irradiata Lw dB(A) 57,4 52,7 67,7 64,6 74,5 71,4 76,9 73,4
Mandata Lw dB(A) 60,4 55,7 70,7 67,6 77,5 74,4 79,9 76,4
Ripresa Lw dB(A) 46,4 41,7 56,7 53,6 63,5 60,4 65,9 62,4
Prestazioni e assorbimenti singolo ventilatore ENY-PV2
600
550
500 10
450
400
Pta [W] 350 8
300
250
200
150
6
100
50 4
0
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
Qv (m /h)
3
X = tensione di controllo
Pta = potenza elettrica assorbita
Qv = portata aria
