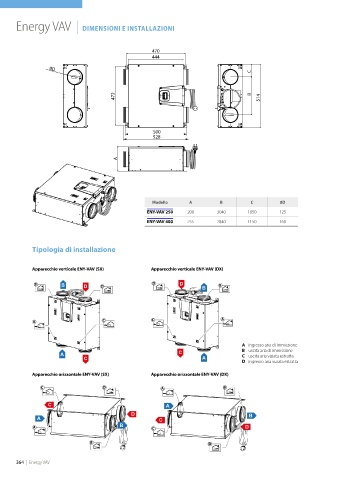

Energy VAV | DIMENSIONI E INSTALLAZIONI
470
444
D
C
472 B 514
500
528
A
Modello A B C D
ENY-VAV 250 200 3040 1050 125
ENY-VAV 400 255 2840 1150 160
Tipologia di installazione
Apparecchio verticale ENY-VAV (SX) Apparecchio verticale ENY-VAV (DX)
B B D D D D B B
A C C A
A ingresso aria di immissione
A C B uscita aria di immissione
C uscita aria viziata estratta
C A
D ingresso aria viziata estratta
Apparecchio orizzontale ENY-VAV (SX) Apparecchio orizzontale ENY-VAV (DX)
C D A B
C A
D B
A C
B
A C D
B D
