Page 392 - SABIANA - CATALOGO 2024
P. 392

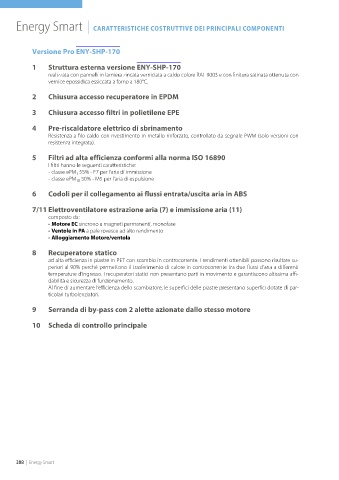

Energy Smart | CARATTERISTICHE COSTRUTTIVE DEI PRINCIPALI COMPONENTI
Versione Pro ENY-SHP-170
1 Struttura esterna versione ENY-SHP-170
realizzata con pannelli in lamiera zincata verniciata a caldo colore RAL 9003 e con finitura satinata ottenuta con
vernice epossidica essiccata a forno a 180°C.
2 Chiusura accesso recuperatore in EPDM
3 Chiusura accesso filtri in polietilene EPE
4 Pre-riscaldatore elettrico di sbrinamento
Resistenza a filo caldo con rivestimento in metallo rinforzato, controllato da segnale PWM (solo versioni con
resistenza integrata).
5 Filtri ad alta efficienza conformi alla norma ISO 16890
I filtri hanno le seguenti caratteristiche:
- classe ePM 55% - F7 per l’aria di immissione
1
- classe ePM 50% - M5 per l’aria di espulsione
10
6 Codoli per il collegamento ai flussi entrata/uscita aria in ABS
7/11 Elettroventilatore estrazione aria (7) e immissione aria (11)
composto da:
• Motore EC sincrono a magneti permanenti, monofase
• Ventole in PA a pale rovesce ad alto rendimento
• Alloggiamento Motore/ventola
8 Recuperatore statico
ad alta efficienza in piastre in PET con scambio in controcorrente. I rendimenti ottenibili possono risultare su-
periori al 90% perchè permettono il trasferimento di calore in controcorrente tra due flussi d’aria a differenti
temperature d’ingresso. I recuperatori statici non presentano parti in movimento e garantiscono altissima affi-
dabilità e sicurezza di funzionamento.
Al fine di aumentare l’efficienza dello scambiatore, le superfici delle piastre presentano superfici dotate di par-
ticolari turbolenziatori.
9 Serranda di by-pass con 2 alette azionate dallo stesso motore
10 Scheda di controllo principale
388 | Energy Smart
