Energy Smart             | COMANDO

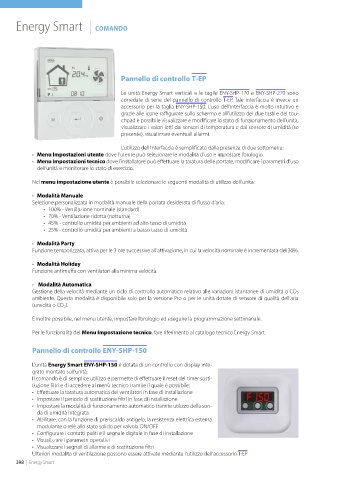

                                            Pannello di controllo T-EP


                                            Le unità Energy Smart verticali e le taglie ENY-SHP-170 e ENY-SHP-270 sono
                                            corredate di serie del pannello di controllo T-EP. Tale interfaccia è invece un
                                            accessorio per la taglia ENY-SHP-150. L’uso dell’interfaccia è molto intuitivo e
                                            grazie alle icone raffigurate sullo schermo e all’utilizzo dei due tasti e del tou-
                                            chpad è possibile visualizzare e modificare lo stato di funzionamento dell’unità,
                                            visualizzare i valori letti dai sensori di temperatura e dal sensore di umidità (se
                                            presente), visualizzare eventuali allarmi.

                                            L’utilizzo dell’interfaccia è semplificato dalla presenza di due sottomenu:
            •  Menu Impostazioni utente dove l’utente può selezionare le modalità d’uso e impostare l’orologio.
            •  Menu Impostazioni tecnico dove l’installatore può effettuare la taratura delle portate, modificare i parametri d’uso
              dell’unità e monitorare lo stato di esercizio.

            Nel menu impostazione utente è possibile selezionare le seguenti modalità di utilizzo dell’unità:

            •  Modalità Manuale
            Selezione personalizzata in modalità manuale della portata desiderata di flusso d’aria:
                •  100% - Ventilazione nominale (standard)
                •  70% - Ventilazione ridotta (notturna)
                •  45% - controllo umidità per ambienti ad alto tasso di umidità
                •  25% - controllo umidità per ambienti a basso tasso di umidità
            •  Modalità Party
            Funzione temporizzata, attiva per le 3 ore successive all’attivazione, in cui la velocità nominale è incrementata del 30%.

            •  Modalità Holiday
            Funzione antimuffa con ventilatori alla minima velocità.

            •   Modalità Automatica
            Gestione della velocità mediante un ciclo di controllo automatico relativo alle variazioni istantanee di umidita o CO 2
            ambiente. Questa modalità è disponibile solo per la versione Pro o per le unità dotate di sensore di qualità dell’aria
            (umidità o CO ).
                       2
            È inoltre possibile, nel menu utente, impostare l’orologio ed eseguire la programmazione settimanale.

            Per le funzionalità del Menu Impostazione tecnico, fare riferimento al catalogo tecnico Energy Smart.


            Pannello di controllo ENY-SHP-150

            L’unità Energy Smart ENY-SHP-150 è dotata di un controllo con display inte-
            grato montato sull’unità.
            Il comando è di semplice utilizzo e permette di effettuare il reset del timer sosti-
            tuzione filtri e di accedere al menù tecnico tramite il quale è possibile:
            •  Effettuare la taratura automatica dei ventilatori in fase di installazione
            •  Impostare il periodo di sostituzione filtri in fase di installazione
            •  Impostare la modalità di funzionamento automatico tramite utilizzo della son-
              da di umidità integrata
            •  Abilitare, con la funzione di preriscaldo antigelo, la resistenza elettrica esterna
              modulante o relè allo stato solido per valvola ON/OFF
            •  Configurare i contatti puliti e il segnale digitale in fase di installazione
            •  Visualizzare i parametri operativi
            •  Visualizzare i segnali di allarme e di sostituzione filtri
            Ulteriori modalita di ventilazione possono essere attivate mediante l’utilizzo dell’accessorio T-EP
