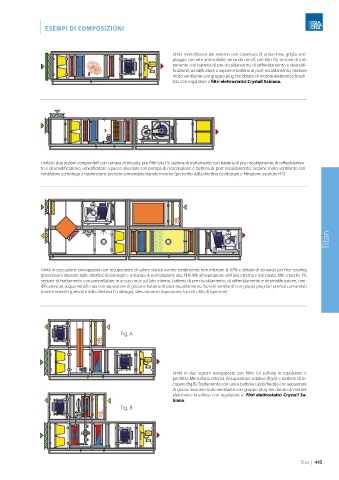

| ESEMPI DI COMPOSIZIONI




                                                              Unità monoblocco per esterno con copertura di protezione, griglia anti-
                                                              pioggia con rete anti-volatile, serranda on-off, pre-filtri F6, sezione di trat-
                                                              tamento con batteria di pre-riscaldamento, di raffreddamento e deumidi-
                                                              ficazione, umidificatore a vapore e batteria di post-riscaldamento. Sezione
                                                              moto-ventilante con gruppo plug-fan dotato di motore elettronico brush-
                                                              less con regolatore e filtri elettrostatici Crystall Sabiana.
















               Unità in due sezioni componibili con camera di miscela, pre-filtri G4+F9, sezione di trattamento con batteria di pre-riscaldamento, di raffreddamen-
               to e deumidificazione, umidificatore a pacco alveolare con pompa di ricircolazione e batteria di post-riscaldamento. Sezione moto-ventilante con
               ventilatore centrifugo a trasmissione previsto comandato tramite inverter (prescritto dalla direttiva Ecodesign) e filtrazione assoluta H13.











                                                                                                                     Titan





               Unità in esecuzione sovrapposta con recuperatore di calore statico avente rendimento non inferiore al 67% e dotato di serranda per free-cooling
               (prescrizioni imposte dalle direttive Ecodesign) e serranda di ricircolazione aria, filtri M6 all’aspirazione dell’aria esterna e ricircolata, filtri a tasche F9,
               sezione di trattamento con pannellature in acciaio inox sul lato interno, batteria di pre-riscaldamento, di raffreddamento e deumidificazione, umi-
               dificatore ad acqua nebulizzata con separatore di gocce e batteria di post-riscaldamento. Sezioni ventilanti con gruppi plug-fan previsti comandati
               tramite inverter (prescritti dalla direttiva Ecodesign), silenziatore in aspirazione, luci ed oblò di ispezione.







                                           Fig. A







                                                              Unità in due sezioni sovrapposte con filtro G4 sull’aria in espulsione  e
                                                              pre-filtro M6 sull’aria esterna. Recuperatore rotativo (fig.A) e batterie di re-
                                                              cupero (fig.B). Trattamento con unica batteria caldo/freddo con separatore
                                                              di gocce. Sezione moto-ventilante con gruppo plug-fan dotato di motore
                                                              elettronico brushless con regolatore e  filtri elettrostatici Crystall Sa-
                                                              biana.
                                           Fig. B
