Page 522 - SABIANA - CATALOGO 2024
P. 522

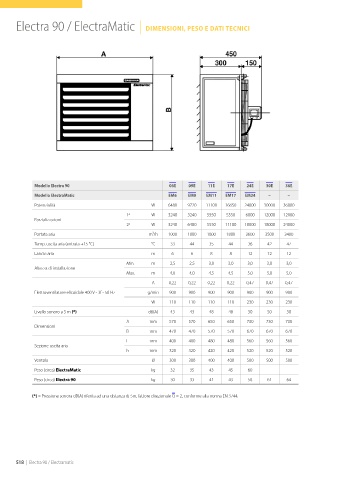

Electra 90 / ElectraMatic                  | DIMENSIONI, PESO E DATI TECNICI


































             Modello Electra 90                             06E    09E    11E    17E    24E   30E    36E
             Modello ElectraMatic                           EM6    EM9   EM11   EM17   EM24    –      –
             Potenzialità                             W     6480   9720  11100  16650  24000  30000  36000
                                             1 a      W     3240   3240   5550   5550  6000   12000  12000
             Parzializzazioni
                                             2 a      W     3240   6480   5550  11100  18000  18000  24000
             Portata aria                            m3/h   1000   1000   1800   1800  3600   3500   3400
             Temp. uscita aria (entrata +15 °C)       °C     33     44    35     44     36     42     47
             Lancio aria                              m      6      6      8      8     12     12     12
                                             Min.     m      2,5    2,5   3,0    3,0    3,0    3,0    3,0
             Altezza di installazione
                                             Max.     m      4,0    4,0   4,5    4,5    5,0    5,0    5,0
                                                      A     0,22   0,22   0,22   0,22   0,47  0,47   0,47

             Elettroventilatore elicoidale 400 V - 3f - 50 Hz  g/min  900  900  900  900  900  900   900
                                                      W     110    110    110    110    230   230    230
             Livello sonoro a 5 m (*)                dB(A)   43     43    48     48     50     50     50
                                             A        mm    570    570    650    650    730   730    730
             Dimensioni
                                             B        mm    470    470    570    570    670   670    670
                                             L        mm    400    400    480    480    560   560    560
             Sezione uscita aria
                                             h        mm    320    320    420    420    520   520    520
             Ventola                                  Ø     300    300    400    400    500   500    500
             Peso (circa) ElectraMatic                kg     32     35    43     45     60     –      –

             Peso (circa) Electra 90                  kg     30     33    41     43     58     61     64

            (*) = Pressione sonora dB(A) riferita ad una distanza di 5m, fattore direzionale Q = 2, conforme alla norma EN 3744.













       518  |  Electra 90 / Electramatic
