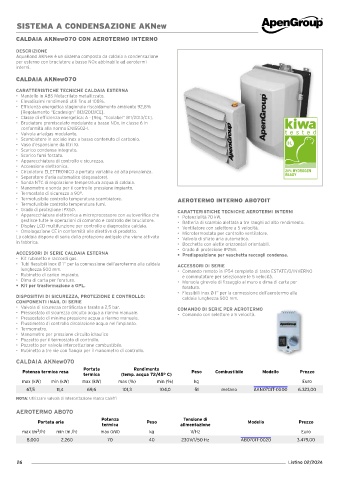

Page 26 - APENGROUP - LISTINO FEBBRAIO 2024
P. 26
SISTEMA A CONDENSAZIONE AKNew
CALDAIA AKNewO7O CON AEROTERMO INTERNO
DESCRIZIONE
AquaKond AKNew è un sistema composto da caldaia a condensazione
per esterno con bruciatore a basso NOx abbinabile ad aerotermi
interni.
CALDAIA AKNewO7O
CARATTERISTICHE TECNICHE CALDAIA ESTERNA
• Mantello in ABS Metacrilato metallizzato.
• Elevatissimi rendimenti utili fino al 108%.
• Efficienza energetica stagionale riscaldamento ambiente 92,8%
[Regolamento “Ecodesign” 813/2013/CE].
• Classe di efficienza energetica: A - [Reg. “Ecolabel” 811/2013/CE].
• Bruciatore premiscelato modulante a basso NOx, in classe 6 in
conformità alla norma EN15502-1.
• Valvola aria/gas modulante.
• Scambiatore in acciaio inox a basso contenuto di carbonio.
• Vaso d’espansione da litri 10.
• Scarico condensa integrato.
• Scarico fumi forzato.
• Apparecchiatura di controllo e sicurezza.
• Accensione elettronica.
• Circolatore ELETTRONICO a portata variabile ad alta prevalenza.
• Separatore d’aria automatico (degasatore).
• Sonda NTC di regolazione temperatura acqua di caldaia.
• Manometro e sonda per il controllo pressione impianto.
• Termostato di sicurezza a 90°.
• Termofusibile controllo temperatura scambiatore. AEROTERMO INTERNO AB070IT
• Termofusibile controllo temperatura fumi.
• Grado di protezione IPX5D. CARATTERISTICHE TECNICHE AEROTERMI INTERNI
• Apparecchiatura elettronica a microprocessore con autoverifica che • Potenzialità 70 kW.
gestisce tutte le operazioni di comando e controllo del bruciatore. • Batteria di scambio alettata a tre ranghi ad alto rendimento.
• Display LCD multifunzione per controllo e diagnostica caldaia. • Ventilatore con selettore a 5 velocità.
• Omologazione CE in conformità alle direttive di prodotto. • Microtermostato per controllo ventilatore.
La caldaia dispone di serie della protezione antigelo che viene attivata • Valvola di sfiato aria automatica.
in fabbrica. • Bocchette con alette orizzontali orientabili.
• Grado di protezione IP25B.
ACCESSORI DI SERIE CALDAIA ESTERNA • Predisposizione per vaschetta raccogli condensa.
• Kit rubinetto e raccordi gas.
• Tubi flessibili inox Ø 1” per la connessione dell’aerotermo alla caldaia ACCESSORI DI SERIE
lunghezza 500 mm. • Comando remoto in IP54 completo di tasto ESTATE/0/INVERNO
• Rubinetto di carico impianto. e commutatore per selezionare le 5 velocità.
• Dima di carta per foratura. • Mensola girevole di fissaggio al muro e dima di carta per
• Kit per trasformazione a GPL. foratura.
• Flessibili inox Ø 1” per la connessione dell’aerotermo alla
DISPOSITIVI DI SICUREZZA, PROTEZIONE E CONTROLLO: caldaia lunghezza 500 mm.
COMPONENTI INAIL DI SERIE
• Valvola di sicurezza certificata e tarata a 2,5 bar. COMANDO DI SERIE PER AEROTERMO
• Pressostato di sicurezza circuito acqua a riarmo manuale. • Comando con selettore a 5 velocità.
• Pressostato di minima pressione acqua a riarmo manuale.
• Flussimetro di controllo circolazione acqua nell’impianto.
• Termometro.
• Manometro per pressione circuito idraulico
• Pozzetto per il termostato di controllo.
• Pozzetto per valvola intercettazione combustibile.
• Rubinetto a tre vie con flangia per il manometro di controllo.
CALDAIA AKNew070
Portata Rendimento
Potenza termica resa Peso Combustibile Modello Prezzo
termica (temp. acqua 72/45° C)
max (kW) min (kW) max (kW) max (%) min (%) kg Euro
67,5 11,4 69,6 101,3 104,0 51 metano AKN070IT-0X00 6.323,00
NOTA: Utilizzare valvola di intercettazione marca Caleffi
AEROTERMO AB070
Potenza Tensione di
Portata aria Peso Modello Prezzo
termica alimentazione
3
max (m /h) min (m /h) max (kW) kg V/Hz Euro
8.000 2.260 70 40 230V/1/50 Hz AB070IT-0020 3.479,00
26 Listino 02/2024
