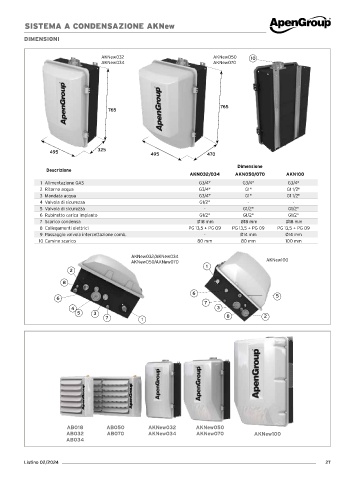

SISTEMA A CONDENSAZIONE AKNew
DIMENSIONI
AKNew032 AKNew050 10
AKNew034 AKNew070
765
765
325
495
495 470
Dimensione
Descrizione
AKN032/034 AKN050/070 AKN100
1 Alimentazione GAS G3/4" G3/4" G3/4"
2 Ritorno acqua G3/4" G1" G1 1/2"
3 Mandata acqua G3/4" G1" G1 1/2"
4 Valvola di sicurezza G1/2" - -
5 Valvola di sicurezza - G1/2" G1/2"
6 Rubinetto carica impianto G1/2" G1/2" G1/2"
7 Scarico condensa Ø18 mm Ø18 mm Ø18 mm
8 Collegamenti elettrici PG 13,5 + PG 09 PG 13,5 + PG 09 PG 13,5 + PG 09
9 Passaggio valvola intercettazione comb. - Ø14 mm Ø14 mm
10 Camino scarico 80 mm 80 mm 100 mm
AKNew032/AKNew034
AKNew050/AKNew070 AKNew100
1
2
8
6 5
6
7
4 3
5 3
7 1 8 2
AB018 AB050 AKNew032 AKNew050
AB032 AB070 AKNew034 AKNew070 AKNew100
AB034
