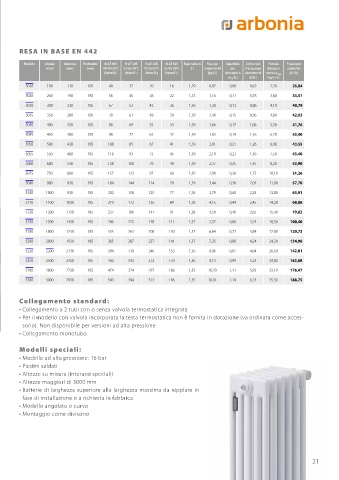

Page 21 - ARBONIA - LISTINO RADIATORI TUBOLARI 2022

RESA IN BASE EN 442

Modello Altezza Interasse Profondità Φ ∆T 60K Φ ∆T 50K Φ ∆T 42K Φ ∆T 30K Esponente n Peso per Superficie Contenuto Portata Prezzo per
(mm) (mm) (mm) 90/70/20°C 75/65/20°C 70/55/20°C 55/45/20°C [ ] elemento M per d’acqua per d’acqua a elemento
[Watt/El.] [Watt/El.] [Watt/El.] [Watt/El.] [kg/El.] elemento A elemento W norma q ms [€/ El.]
[m 2 /El.] [l/El.] [kg/h El.]
5018 180 110 185 40 32 26 16 1,29 0,87 0,08 0,62 2,50 25,84
5026 260 190 185 56 45 36 22 1,33 1,16 0,11 0,78 3,60 33,51
5030 300 230 185 67 53 42 26 1,36 1,30 0,13 0,86 4,10 40,78

5035 350 280 185 78 61 48 30 1,39 1,48 0,15 0,96 4,80 42,63
5040 400 330 185 88 69 55 34 1,39 1,66 0,17 1,06 5,50 41,76
5045 450 380 185 98 77 61 37 1,39 1,83 0,19 1,16 6,20 43,40
5050 500 430 185 108 85 67 41 1,39 2,01 0,21 1,26 6,90 43,55
5055 550 480 185 118 93 73 45 1,39 2,19 0,23 1,36 7,50 43,40
5060 600 530 185 128 100 79 49 1,39 2,37 0,25 1,45 8,20 43,90
5075 750 680 185 157 123 97 60 1,39 2,90 0,30 1,75 10,10 51,26

5090 900 830 185 184 144 114 70 1,39 3,44 0,36 2,05 11,90 57,70
5100 1000 930 185 202 158 125 77 1,38 3,79 0,40 2,25 13,00 63,91
5110 1100 1030 185 219 172 136 84 1,38 4,15 0,44 2,45 14,20 68,86
5120 1200 1130 185 237 186 147 91 1,38 4,50 0,48 2,65 15,40 79,82
5150 1500 1430 185 286 225 178 111 1,37 5,57 0,60 3,24 18,50 100,40
5180 1800 1730 185 335 263 208 130 1,37 6,64 0,72 3,84 22,00 120,73
5200 2000 1930 185 365 287 227 141 1,37 7,35 0,80 4,24 24,30 134,96
5220 2200 2130 185 394 310 246 153 1,36 8,06 0,87 4,64 26,50 142,81
5250 2500 2430 185 436 343 272 170 1,36 9,13 0,99 5,23 29,80 163,68

5280 2800 2730 185 474 374 297 186 1,35 10,20 1,11 5,83 33,10 176,47
5300 3000 2930 185 500 394 313 196 1,35 10,91 1,19 6,23 35,30 188,75

Collegamento standard:
• Collegamento a 2 tubi con o senza valvola termostatica integrata
• Per il modello con valvola incorporata la testa termostatica non è fornita in dotazione (va ordinata come acces-
sorio). Non disponibile per versioni ad alta pressione
• Collegamento monotubo

Modelli speciali:
• Modello ad alta pressione: 16 bar
• Piedini saldati
• Altezze su misura (interassi speciali)
• Altezze maggiori di 3000 mm
• Batterie di larghezza superiore alla larghezza massima da nipplare in
fase di installazione o a richiesta in fabbrica
• Modello angolato o curvo
• Montaggio come divisorio

21
