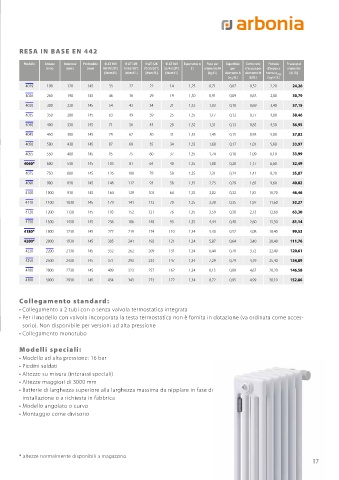

Page 17 - ARBONIA - LISTINO RADIATORI TUBOLARI 2022

RESA IN BASE EN 442

Modello Altezza Interasse Profondità Φ ∆T 60K Φ ∆T 50K Φ ∆T 42K Φ ∆T 30K Esponente n Peso per Superficie Contenuto Portata Prezzo per
(mm) (mm) (mm) 90/70/20°C 75/65/20°C 70/55/20°C 55/45/20°C [ ] elemento M per d’acqua per d’acqua a elemento
[Watt/El.] [Watt/El.] [Watt/El.] [Watt/El.] [kg/El.] elemento A elemento W norma q ms [€/ El.]
[m 2 /El.] [l/El.] [kg/h El.]
4019 190 120 145 33 27 22 14 1,25 0,71 0,07 0,52 2,20 24,26
4026 260 190 145 46 36 29 19 1,30 0,91 0,09 0,63 2,80 30,79
4030 300 230 145 54 43 34 21 1,33 1,03 0,10 0,69 3,40 37,15

4035 350 280 145 63 49 39 25 1,35 1,17 0,12 0,77 4,00 38,46
4040 400 330 145 71 56 44 28 1,35 1,31 0,13 0,85 4,50 36,95
4045 450 380 145 79 62 50 31 1,35 1,45 0,15 0,93 5,00 37,82
4050 500 430 145 87 69 55 34 1,35 1,60 0,17 1,01 5,60 33,97
4055 550 480 145 95 75 60 37 1,35 1,74 0,18 1,09 6,10 33,99
4060* 600 530 145 103 81 64 40 1,35 1,88 0,20 1,17 6,60 32,49
4075 750 680 145 126 100 79 50 1,35 2,31 0,24 1,41 8,20 35,87

4090 900 830 145 148 117 93 58 1,35 2,73 0,29 1,65 9,60 40,02
4100 1000 930 145 164 129 103 64 1,35 3,02 0,32 1,81 10,70 46,46
4110 1100 1030 145 179 141 112 70 1,35 3,30 0,35 1,97 11,60 53,27
4120 1200 1130 145 193 152 121 76 1,35 3,59 0,38 2,13 12,60 63,30
4150 1500 1430 145 236 186 148 93 1,35 4,44 0,48 2,60 15,50 81,14
4180* 1800 1730 145 277 219 174 110 1,34 5,30 0,57 3,08 18,40 99,53
4200* 2000 1930 145 305 241 192 121 1,34 5,87 0,64 3,40 20,40 111,76
4220 2200 2130 145 332 262 209 131 1,34 6,44 0,70 3,72 22,40 120,61
4250 2500 2430 145 371 293 233 147 1,34 7,29 0,79 4,19 25,40 134,89

4280 2800 2730 145 409 323 257 162 1,34 8,15 0,89 4,67 28,20 146,58
4300 3000 2930 145 434 343 273 172 1,34 8,72 0,95 4,99 30,10 152,86

Collegamento standard:
• Collegamento a 2 tubi con o senza valvola termostatica integrata
• Per il modello con valvola incorporata la testa termostatica non è fornita in dotazione (va ordinata come acces-
sorio). Non disponibile per versioni ad alta pressione
• Collegamento monotubo

Modelli speciali:
• Modello ad alta pressione: 16 bar
• Piedini saldati
• Altezze su misura (interassi speciali)
• Altezze maggiori di 3000 mm
• Batterie di larghezza superiore alla larghezza massima da nipplare in fase di
installazione o a richiesta in fabbrica
• Modello angolato o curvo
• Montaggio come divisorio

* altezze normalmente disponibili a magazzino
17
