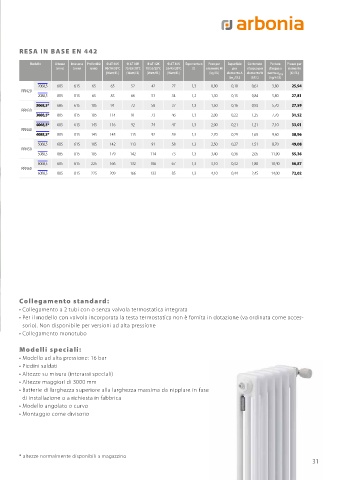

Page 31 - ARBONIA - LISTINO RADIATORI TUBOLARI 2022

RESA IN BASE EN 442

Modello Altezza Interasse Profondità Φ ∆T 60K Φ ∆T 50K Φ ∆T 42K Φ ∆T 30K Esponente n Peso per Superficie Contenuto Portata Prezzo per
(mm) (mm) (mm) 90/70/20°C 75/65/20°C 70/55/20°C 55/45/20°C [ ] elemento M per d’acqua per d’acqua a elemento
[Watt/El.] [Watt/El.] [Watt/El.] [Watt/El.] [kg/El.] elemento A elemento W norma q ms [€/ El.]
[m 2 /El.] [l/El.] [kg/h El.]
2068,5 685 615 65 65 52 42 27 1,3 0,90 0,10 0,61 3,80 25,94
RRN20
2088,5 885 815 65 83 66 53 34 1,3 1,30 0,15 0,84 5,80 27,81
3068,5* 685 615 105 91 72 58 37 1,3 1,50 0,16 0,92 5,70 27,59
RRN30
3088,5* 885 815 105 114 91 73 46 1,3 2,00 0,22 1,25 7,70 31,52
4068,5* 685 615 145 116 92 74 47 1,3 2,00 0,21 1,21 7,10 33,01
RRN40
4088,5* 885 815 145 145 115 92 59 1,3 2,70 0,29 1,65 9,60 38,96
5068,5 685 615 185 142 113 91 58 1,3 2,50 0,27 1,51 8,70 49,08
RRN50
5088,5 885 815 185 179 142 114 73 1,3 3,40 0,36 2,05 11,90 55,36
6068,5 685 615 225 166 132 106 67 1,3 3,10 0,32 1,80 10,40 56,87
RRN60
6088,5 885 815 225 209 166 133 85 1,3 4,10 0,44 2,45 14,00 72,02

Collegamento standard:
• Collegamento a 2 tubi con o senza valvola termostatica integrata
• Per il modello con valvola incorporata la testa termostatica non è fornita in dotazione (va ordinata come acces-
sorio). Non disponibile per versioni ad alta pressione
• Collegamento monotubo

Modelli speciali:
• Modello ad alta pressione: 16 bar
• Piedini saldati
• Altezze su misura (interassi speciali)
• Altezze maggiori di 3000 mm
• Batterie di larghezza superiore alla larghezza massima da nipplare in fase
di installazione o a richiesta in fabbrica
• Modello angolato o curvo
• Montaggio come divisorio

* altezze normalmente disponibili a magazzino
31
