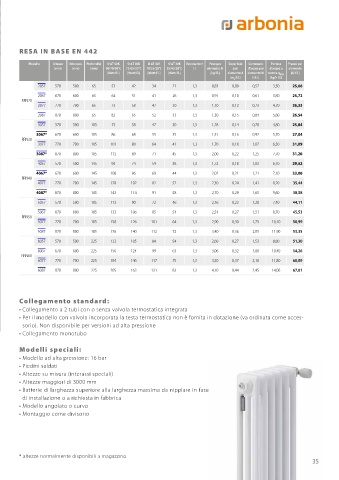

Page 35 - ARBONIA - LISTINO RADIATORI TUBOLARI 2022

RESA IN BASE EN 442

Modello Altezza Interasse Profondità Φ ∆T 60K Φ ∆T 50K Φ ∆T 42K Φ ∆T 30K Esponente n Peso per Superficie Contenuto Portata Prezzo per
(mm) (mm) (mm) 90/70/20°C 75/65/20°C 70/55/20°C 55/45/20°C [ ] elemento M per d’acqua per d’acqua a elemento
[Watt/El.] [Watt/El.] [Watt/El.] [Watt/El.] [kg/El.] elemento A elemento W norma q ms [€/ El.]
[m 2 /El.] [l/El.] [kg/h El.]
2057 570 500 65 53 42 34 21 1,3 0,83 0,09 0,57 3,50 25,66
2067 670 600 65 64 51 41 26 1,3 0,91 0,10 0,61 3,80 25,72
RRN20
2077 770 700 65 73 58 47 30 1,3 1,10 0,12 0,73 4,70 26,33
2087 870 800 65 82 65 52 33 1,3 1,30 0,15 0,84 5,80 26,54
3057 570 500 105 73 58 47 30 1,3 1,28 0,14 0,78 4,80 25,84
3067* 670 600 105 86 68 55 35 1,3 1,51 0,16 0,92 5,70 27,04
RRN30
3077 770 700 105 101 80 64 41 1,3 1,70 0,18 1,07 6,50 31,09
3087* 870 800 105 112 89 71 45 1,3 2,00 0,22 1,25 7,70 31,20
4057 570 500 145 93 74 59 38 1,3 1,72 0,18 1,03 6,10 29,52
4067* 670 600 145 108 86 69 44 1,3 2,02 0,21 1,21 7,10 33,00
RRN40
4077 770 700 145 128 102 82 52 1,3 2,30 0,24 1,41 8,20 35,44
4087* 870 800 145 143 114 91 58 1,3 2,70 0,29 1,65 9,60 38,58
5057 570 500 185 113 90 72 46 1,3 2,16 0,23 1,28 7,40 44,11
5067 670 600 185 133 106 85 54 1,3 2,54 0,27 1,51 8,70 45,53
RRN50
5077 770 700 185 158 126 101 64 1,3 2,90 0,30 1,75 10,10 50,99
5087 870 800 185 176 140 112 72 1,3 3,40 0,36 2,05 11,90 53,35
6057 570 500 225 132 105 84 54 1,3 2,60 0,27 1,53 8,80 51,30
6067 670 600 225 156 124 99 63 1,3 3,06 0,32 1,80 10,40 54,26
RRN60
6077 770 700 225 184 146 117 75 1,3 3,50 0,37 2,10 11,80 60,09
6087 870 800 225 205 163 131 83 1,3 4,10 0,44 2,45 14,00 67,01

Collegamento standard:
• Collegamento a 2 tubi con o senza valvola termostatica integrata
• Per il modello con valvola incorporata la testa termostatica non è fornita in dotazione (va ordinata come acces-
sorio). Non disponibile per versioni ad alta pressione
• Collegamento monotubo

Modelli speciali:
• Modello ad alta pressione: 16 bar
• Piedini saldati
• Altezze su misura (interassi speciali)
• Altezze maggiori di 3000 mm
• Batterie di larghezza superiore alla larghezza massima da nipplare in fase
di installazione o a richiesta in fabbrica
• Modello angolato o curvo
• Montaggio come divisorio

* altezze normalmente disponibili a magazzino
35
