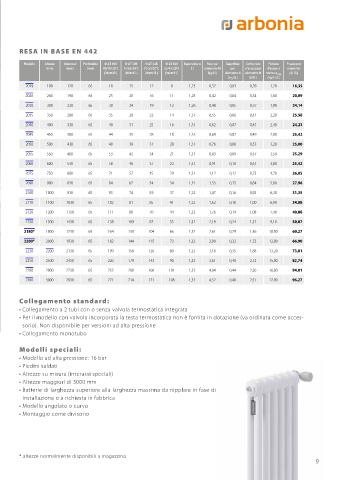

Page 9 - ARBONIA - LISTINO RADIATORI TUBOLARI 2022
P. 9
RESA IN BASE EN 442
Modello Altezza Interasse Profondità Φ ∆T 60K Φ ∆T 50K Φ ∆T 42K Φ ∆T 30K Esponente n Peso per Superficie Contenuto Portata Prezzo per
(mm) (mm) (mm) 90/70/20°C 75/65/20°C 70/55/20°C 55/45/20°C [ ] elemento M per d’acqua per d’acqua a elemento
[Watt/El.] [Watt/El.] [Watt/El.] [Watt/El.] [kg/El.] elemento A elemento W norma q ms [€/ El.]
[m 2 /El.] [l/El.] [kg/h El.]
2019 190 120 65 18 15 12 8 1,23 0,32 0,03 0,28 1,20 16,35
2026 260 190 65 25 20 16 11 1,25 0,42 0,04 0,34 1,60 20,89
2030 300 230 65 30 24 19 12 1,26 0,48 0,05 0,37 1,90 24,14
2035 350 280 65 35 28 22 14 1,31 0,55 0,06 0,41 2,20 25,58
2040 400 330 65 40 31 25 16 1,31 0,62 0,07 0,45 2,40 24,23
2045 450 380 65 44 35 28 18 1,31 0,69 0,07 0,49 2,80 25,42
2050 500 430 65 49 39 31 20 1,31 0,76 0,08 0,53 3,20 25,00
2055 550 480 65 53 42 34 21 1,31 0,83 0,09 0,57 3,50 25,29
2060 600 530 65 58 46 37 23 1,31 0,91 0,10 0,61 3,80 25,42
2075 750 680 65 71 57 45 29 1,31 1,12 0,12 0,73 4,70 26,05
2090 900 830 65 84 67 54 34 1,31 1,33 0,15 0,84 5,80 27,96
2100 1000 930 65 93 74 59 37 1,32 1,47 0,16 0,92 6,30 31,35
2110 1100 1030 65 102 81 65 41 1,32 1,62 0,18 1,00 6,90 34,88
2120 1200 1130 65 111 88 70 44 1,32 1,76 0,19 1,08 7,40 40,08
2150 1500 1430 65 138 109 87 55 1,32 2,19 0,24 1,32 9,10 50,07
2180* 1800 1730 65 164 130 104 66 1,32 2,61 0,29 1,56 10,80 60,27
2200* 2000 1930 65 182 144 115 73 1,32 2,90 0,32 1,72 12,00 66,90
2220 2200 2130 65 199 158 126 80 1,32 3,18 0,35 1,88 13,20 73,01
2250 2500 2430 65 226 179 143 90 1,32 3,61 0,40 2,12 15,00 82,74
2280 2800 2730 65 253 200 160 101 1,33 4,04 0,44 2,36 16,80 94,01
2300 3000 2930 65 271 214 171 108 1,33 4,32 0,48 2,51 17,90 96,27
Collegamento standard:
• Collegamento a 2 tubi con o senza valvola termostatica integrata
• Per il modello con valvola incorporata la testa termostatica non è fornita in dotazione (va ordinata come acces-
sorio). Non disponibile per versioni ad alta pressione
• Collegamento monotubo
Modelli speciali:
• Modello ad alta pressione: 16 bar
• Piedini saldati
• Altezze su misura (interassi speciali)
• Altezze maggiori di 3000 mm
• Batterie di larghezza superiore alla larghezza massima da nipplare in fase di
installazione o a richiesta in fabbrica
• Modello angolato o curvo
• Montaggio come divisorio
* altezze normalmente disponibili a magazzino
9
