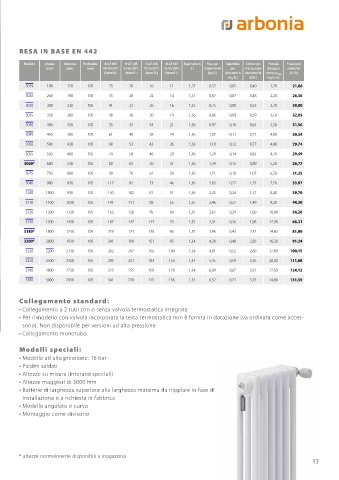

Page 13 - ARBONIA - LISTINO RADIATORI TUBOLARI 2022

RESA IN BASE EN 442

Modello Altezza Interasse Profondità Φ ∆T 60K Φ ∆T 50K Φ ∆T 42K Φ ∆T 30K Esponente n Peso per Superficie Contenuto Portata Prezzo per
(mm) (mm) (mm) 90/70/20°C 75/65/20°C 70/55/20°C 55/45/20°C [ ] elemento M per d’acqua per d’acqua a elemento
[Watt/El.] [Watt/El.] [Watt/El.] [Watt/El.] [kg/El.] elemento A elemento W norma q ms [€/ El.]
[m 2 /El.] [l/El.] [kg/h El.]
3019 190 120 105 25 20 16 11 1,27 0,52 0,05 0,40 1,70 21,86
3026 260 190 105 35 28 22 14 1,31 0,67 0,07 0,48 2,20 26,36
3030 300 230 105 41 33 26 16 1,33 0,75 0,08 0,53 2,70 30,80

3035 350 280 105 48 38 30 19 1,36 0,86 0,09 0,59 3,10 32,05
3040 400 330 105 55 43 34 21 1,36 0,97 0,10 0,65 3,50 31,56
3045 450 380 105 61 48 38 24 1,36 1,07 0,11 0,71 4,00 30,34
3050 500 430 105 68 53 42 26 1,36 1,18 0,12 0,77 4,40 29,74
3055 550 480 105 74 58 46 29 1,36 1,29 0,14 0,83 4,70 29,49
3060* 600 530 105 80 63 50 31 1,36 1,39 0,15 0,89 5,20 26,77
3075 750 680 105 99 78 62 39 1,36 1,71 0,18 1,07 6,50 31,35

3090 900 830 105 117 92 73 46 1,36 2,03 0,22 1,25 7,70 33,97
3100 1000 930 105 130 102 81 51 1,36 2,25 0,24 1,37 8,40 39,70
3110 1100 1030 105 141 111 88 55 1,35 2,46 0,27 1,49 9,20 44,30
3120 1200 1130 105 152 120 95 60 1,35 2,67 0,29 1,60 10,00 54,26
3150 1500 1430 105 187 147 117 73 1,35 3,31 0,36 1,96 12,30 66,21
3180* 1800 1730 105 219 173 138 86 1,35 3,96 0,43 2,32 14,60 81,00
3200* 2000 1930 105 241 190 151 95 1,34 4,38 0,48 2,56 16,30 91,34
3220 2200 2130 105 262 207 165 104 1,34 4,81 0,52 2,80 17,90 100,15
3250 2500 2430 105 293 231 184 116 1,34 5,45 0,59 3,16 20,30 111,68

3280 2800 2730 105 323 255 203 128 1,34 6,09 0,67 3,51 22,50 124,12
3300 3000 2930 105 341 270 215 136 1,33 6,52 0,71 3,75 24,00 131,59

Collegamento standard:
• Collegamento a 2 tubi con o senza valvola termostatica integrata
• Per il modello con valvola incorporata la testa termostatica non è fornita in dotazione (va ordinata come acces-
sorio). Non disponibile per versioni ad alta pressione
• Collegamento monotubo

Modelli speciali:
• Modello ad alta pressione: 16 bar
• Piedini saldati
• Altezze su misura (interassi speciali)
• Altezze maggiori di 3000 mm
• Batterie di larghezza superiore alla larghezza massima da nipplare in fase di
installazione o a richiesta in fabbrica
• Modello angolato o curvo
• Montaggio come divisorio

* altezze normalmente disponibili a magazzino
13
