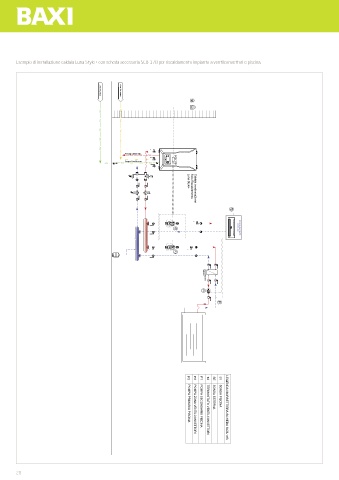

Esempio di installazione caldaia Luna Style+ con scheda accessoria SCB-17B per riscaldamento impianto a ventilconvettori e piscina.
Linea Acquedotto
Linea Gas Metano
ACQ
GAS
GAS
ACQ
ACQ
GAS
ACQ
GAS
ACQ
Acqua calda san. ACQ GAS ACQ ACQ SCB 17B P3 Luna Style+ Solo Riscaldamento Caldaia condensazione PISCINA P1 SCAMBIATORE IDRONICO CONDIZIONAMENTO
GAS
ACQ
GAS
GAS
ACQ
Acqua fredda san. ACQACQ
ACQ
SONDA PISCINA
SONDA ESTERNA
POMPA PRIMARIO PISCINA
POMPA SECONDARIO PISCINA
POMPA ZONA VENTILCONVETTORI
TERMOSTATO VENTILCONVETTORI
28 P3 P2 P1 T2 SE S1 LEGENDA MORSETTIERA SCHEDA SCB-17B
