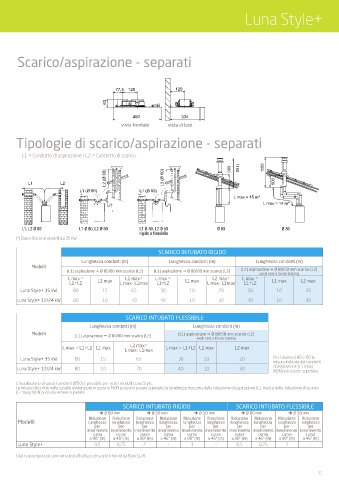

Luna Style+
Scarico/aspirazione - separati
77,5 120 120
63
450 334
vista frontale vista di lato
Tipologie di scarico/aspirazione - separati
L1 = Condotto di aspirazione / L2 = Condotto di scarico
1150
L2 (Ø 60) L2 (Ø 50)
1150
500
L1 L2 500
L1 (Ø 80) L1 (Ø 80)
L max = 15 m*
L max = 14 m*
L1, L2 Ø 80 L1 Ø 80, L2 Ø 60 L1 Ø 80, L2 Ø 50 Ø 80 Ø 80
rigido o flessibile
(*) Dato riferito ai modelli da 35 kW
SCARICO INTUBATO RIGIDO
Lunghezza condotti (m) Lunghezza condotti (m) Lunghezza condotti (m)
Modelli
(L1) aspirazione Ø 80/80 mm scarico (L2) (L1) aspirazione Ø 80/60 mm scarico (L2) (L1) aspirazione Ø 80/50 mm scarico (L2)
(vedi note a fondo tabella)
L max = L1 max L2 max= L max = L1 max L2 max= L max = L1 max L2 max
L1+L2 L max- L1max L1+L2 L max- L1max L1+L2
Luna Style+ 35 kW 80 15 65 30 10 20 30 10 20
Luna Style+ 12/24 kW 80 10 70 40 10 30 40 10 30
SCARICO INTUBATO FLESSIBILE
Lunghezza condotti (m) Lunghezza condotti (m)
Modelli (L1) aspirazione Ø 80/80 mm scarico (L2) (L1) aspirazione Ø 80/50 mm scarico (L2)
(vedi note a fondo tabella)
L2 max=
L max = L1+L2 L1 max L max- L1max L max = L1+L2 L1 max L2 max
Luna Style+ 35 kW 80 15 65 30 10 20 Per i diametri 80 e 60 la
misura indicata dei condotti
di aspirazione (L1 max)
Luna Style+ 12/24 kW 80 10 70 40 10 30
NON può essere superata
L’installazione di questi condotti (Ø50) è possibile per tutti i modelli Luna Style.
Le misure descritte nelle caselle evidenziate in azzurro NON possono essere superate; la lunghezza massima della tubazione di aspirazione (L1 max) e della tubazione di scarico
(L2 max) NON possono essere superate
SCARICO INTUBATO RIGIDO SCARICO INTUBATO FLESSIBILE
Ø 80 mm Ø 60 mm Ø 50 mm Ø 80 mm Ø 50 mm
Riduzione Riduzione Riduzione Riduzione Riduzione Riduzione Riduzione Riduzione Riduzione Riduzione
Modelli lunghezza lunghezza lunghezza lunghezza lunghezza lunghezza lunghezza lunghezza lunghezza lunghezza
per per per per per per per per per per
inserimento inserimento inserimento inserimento inserimento inserimento inserimento inserimento inserimento inserimento
curva curva curva curva curva curva curva curva curva curva
a 90° (m) a 45° (m) a 90° (m) a 45° (m) a 90° (m) a 45° (m) a 90° (m) a 45° (m) a 90° (m) a 45° (m)
Luna Style+ 0,5 0,25 2 - 3 - 0,5 0,25 2 -
I dati sopra riportati sono vincolati all’utilizzo di scarichi forniti da Baxi S.p.A.
