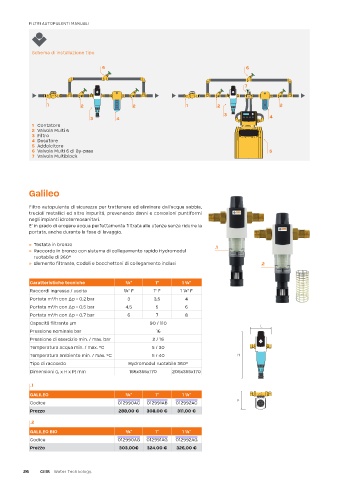

Page 26 - CILLIT WATER TECHNOLOGY - CATALISTINO IDRODOMESTICI 2025

FILTRI AUTOPULENTI MANUALI

Schema di installazione tipo

6 6

7

1 2 2 1 2 2
3
3 4 4
1 Contatore
2 Valvola Multi 6
3 Filtro
4 Dosatore
5 Addolcitore
6 Valvola Multi 6 di By-pass 7 5
7 Valvola Multiblock

Galileo

Filtro autopulente di sicurezza per trattenere ed eliminare dall’acqua sabbia,
trucioli metallici ed altre impurità, prevenendo danni e corrosioni puntiformi
negli impianti idrotermosanitari.
E’ in grado di erogare acqua perfettamente filtrata alle utenze senza ridurre la
portata, anche durante la fase di lavaggio.

» Testata in bronzo .1
» Raccordo in bronzo con sistema di collegamento rapido Hydromodul
ruotabile di 360°
» Elemento filtrante, Codoli e bocchettoni di collegamento inclusi .2

Caratteristiche tecniche ¾" 1" 1 ¼"
Raccordi ingresso / uscita ¾" F 1" F 1 ¼" F
Portata m /h con Δp = 0,2 bar 3 3,5 4
3
3
Portata m /h con Δp = 0,5 bar 4,5 5 6
Portata m /h con Δp = 0,7 bar 6 7 8
3
Capacità filtrante µm 90 / 110
L
Pressione nominale bar 16
Pressione di esercizio min. / max. bar 2 / 16
Temperatura acqua min. / max. °C 5 / 30
Temperatura ambiente min. / max. °C 5 / 40 H
Tipo di raccordo Hydromodul ruotabile 360°
Dimensioni (L x H x P) mm 186x355x170 205x355x170

.1
GALILEO ¾" 1" 1 ¼"
P
Codice 012990AC 012991AB 012992AC
Prezzo 288,00 € 308,00 € 311,00 €
.2
GALILEO BIO ¾" 1" 1 ¼"
Codice 012990AG 012991AG 012992AG
Prezzo 303,00€ 324,00 € 326,00 €

26 Cillit - Water Technology.
