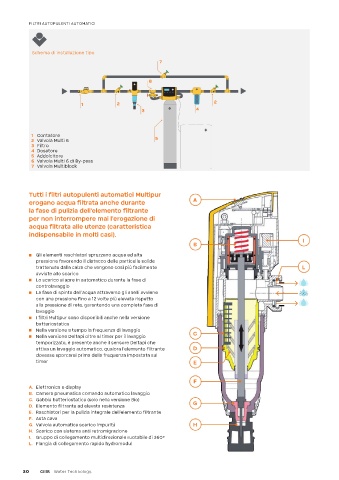

Page 30 - CILLIT WATER TECHNOLOGY - CATALISTINO IDRODOMESTICI 2025

FILTRI AUTOPULENTI AUTOMATICI

Schema di installazione tipo
7

8

1 2 2
3 4

1 Contatore
2 Valvola Multi 6 5
3 Filtro
4 Dosatore
5 Addolcitore
6 Valvola Multi 6 di By-pass
7 Valvola Multiblock

Tutti i filtri autopulenti automatici Multipur
erogano acqua filtrata anche durante A
la fase di pulizia dell’elemento filtrante
per non interrompere mai l’erogazione di
acqua filtrata alle utenze (caratteristica
indispensabile in molti casi).
I
B
Gli elementi raschiatori spruzzano acqua ad alta
pressione favorendo il distacco delle particelle solide
trattenute dalla calza che vengono così più facilmente L
avviate allo scarico
Lo scarico si apre in automatico durante la fase di
controlavaggio
La fase di spinta dell’acqua attraverso gli anelli avviene
con una pressione fino a 12 volte più elevata rispetto
alla pressione di rete, garantendo una completa fase di
lavaggio
I filtri Multipur sono disponibili anche nella versione
batteriostatica
Nella versione a tempo la frequenza di lavaggio C
Nella versione Deltapi oltre al timer per il lavaggio
temporizzato, è presente anche il sensore Deltapi che
attiva un lavaggio automatico, qualora l’elemento filtrante D
dovesse sporcarsi prima della frequenza impostata sul
timer E

F
A. Elettronica e display
B. Camera pneumatica comando automatico lavaggio
C. Gabbia batteriostatica (solo nella versione Bio)
D. Elemento filtrante ad elevata resistenza G
E. Raschiatori per la pulizia integrale dell’elemento filtrante
F. Asta cava
G. Valvola automatica scarico impurità H
H. Scarico con sistema anti retromigrazione
I. Gruppo di collegamento multidirezionale ruotabile di 360°
L. Flangia di collegamento rapido hydromodul
