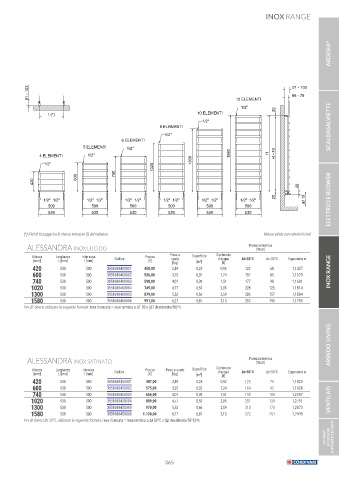

Page 365 - CORDIVARI - CATALISTINO SCALDASALVIETTE

INOX RANGE

ARDESIA ®

91 - 103 12 ELEMENTI 91 - 103
66 - 78

1/2"
10 ELEMENTI 20
I (*)
1/2"
8 ELEMENTI SCALDASALVIETTE
1/2"
6 ELEMENTI
5 ELEMENTI 1/2"
4 ELEMENTI 1/2" 1580 H H - 40
1/2" 1020 1300

600 740
420
45

20
1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 110 ELETTRICI E BLOWER
500 500 500 500 500 500
530 530 530 530 530 530

(*) Il kit di fissaggio ha lo stesso interasse (I) del radiatore Misure valide con valvole Kristal
Potenza termica
ALESSANDRA INOX LUCIDO [Watt]
Altezza Larghezza Interasse Prezzo Peso a Superficie Contenuto
[mm] L [mm] I [mm] Codice [€] vuoto [m²] d’acqua Δt=50°C Δt=30°C Esponente n
[Kg]
[lt]
420 530 500 3551680400001 450,00 2,49 0,25 0,92 122 68 1,1437
600 530 500 3551680400002 526,00 3,25 0,32 1,24 152 85 1,1529 INOX RANGE
740 530 500 3551680400003 598,00 4,01 0,39 1,51 177 98 1,1601
1020 530 500 3551680400004 749,00 4,77 0,53 2,05 228 125 1,1814
1300 530 500 3551680400005 879,00 5,52 0,66 2,59 286 157 1,1804
1580 530 500 3551680400006 991,00 6,27 0,81 3,13 353 193 1,1795
Per ΔT diversi utilizzare la seguente formula: resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n

ARREDO LIVING

Potenza termica
ALESSANDRA INOX SATINATO [Watt]
Altezza Larghezza Interasse Codice Prezzo Peso a vuoto Superficie Contenuto Δt=50°C Δt=30°C Esponente n
d’acqua
[mm] L [mm] I [mm] [€] [Kg] [m²] [lt]
420 530 500 3551680450001 487,00 2,49 0,25 0,92 125 70 1,1923
600 530 500 3551680450002 575,00 3,25 0,32 1,24 164 92 1,1928
740 530 500 3551680450003 656,00 4,01 0,39 1,51 193 108 1,2357
1020 530 500 3551680450004 809,00 4,77 0,53 2,05 251 139 1,2751 VENTILATI
1300 530 500 3551680450005 970,00 5,52 0,66 2,59 310 170 1,2873
1580 530 500 3551680450006 1.128,00 6,27 0,81 3,13 372 201 1,2945
Per Δt diversi da 50°C, utilizzare la seguente formula: resa ricercata = resa termica a Δt 50°C x (Δt desiderato/50°C)^n
MY WAY ® ACCESSORI SUPPORTO TECNICO

365
