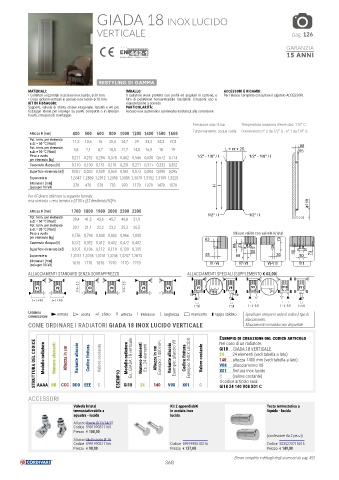

Page 368 - CORDIVARI - CATALISTINO SCALDASALVIETTE

GIADA 18 INOX LUCIDO
VERTICALE pag. 126

GARANZIA
15 ANNI

RESTYLING DI GAMMA
MATERIALI: IMBALLO: ACCESSORI E RICAMBI:
• Collettori orizzontali in acciaio inox lucido, ø 30 mm. Il radiatore viene protetto con profili ed angolari in cartone, e Per l’elenco completo consultare il capitolo ACCESSORI.
• Corpi radianti verticali in acciaio inox lucido ø 18 mm. film di polietilene termoretraibile riciclabile. Istruzioni uso e
KIT DI FISSAGGIO: manutenzione a corredo.
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per PARTICOLARITÀ:
fissaggio idonei per impiego su pareti compatte o in laterizio Acciaio inox austenitico ad elevata resistenza alla corrosione.
forato, istruzioni di montaggio.
Pressione max: 8 bar Temperatura massima d’esercizio: 110° C
Altezza H [mm] 400 500 600 800 1000 1200 1400 1500 1600 Funzionamento: acqua calda Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G
Pot. term. per elemento 11,3 13,6 16 20,4 24,7 29 33,2 35,3 37,3
a Δt = 50 °C [Watt]
Pot. term. per elemento 5,8 7,1 8,2 10,5 12,7 14,8 16,9 18 19 L = nr x 25 88
a Δt = 30 °C [Watt] 55
Peso a vuoto 0,211 0,252 0,294 0,378 0,462 0,546 0,630 0,672 0,714 1/2" - 1/8" / I 1/2" - 1/8" / I
per elemento [kg]
Contenuto d'acqua [lt] 0,110 0,130 0,151 0,191 0,231 0,271 0,311 0,332 0,352
Superficie elemento [m ] ² 0,027 0,033 0,039 0,050 0,061 0,073 0,084 0,090 0,095
Esponente n 1,3347 1,2889 1,2912 1,2958 1,3005 1,3079 1,3152 1,3189 1,3225
Interasse I [mm] 370 470 570 770 970 1170 1370 1470 1570
(solo per V3-V4) H I
Per ΔT diversi utilizzare la seguente formula:
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n 110

Altezza H [mm] 1700 1800 1900 2000 2200 2300
Pot. term. per elemento 39,4 41,5 43,6 45,7 49,8 51,9 1/2" / I 1/2" / I
a Δt = 50 °C [Watt]
Pot. term. per elemento 20,1 21,1 22,2 23,2 25,3 26,5
a Δt = 30 °C [Watt]
Peso a vuoto 0,756 0,798 0,840 0,882 0,966 1,008 Misure valide con valvole Kristal
per elemento [kg] 63 73
Contenuto d'acqua [lt] 0,372 0,392 0,412 0,432 0,472 0,492
Superficie elemento [m ] ² 0,101 0,106 0,112 0,118 0,129 0,135 90 73 50 45
Esponente n 1,3231 1,3236 1,3241 1,3246 1,3257 1,2813 45 50 30 50 73
Interasse I [mm] 1670 1770 1870 1970 2170 2270
(solo per V3-V4) V1÷V6 V7÷V8 V9-V10 V11
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)

I=H-30 I=H-30 V9 V10 V11
V1 V2 V3 V4 V5 V6 V7 50 V8 30
50 50 50
I=L+90 I=L+90
I=50 I=50 I=L-60 I=L-60 I=50
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato Specificare sempre in sede di ordine il tipo di
connessioni
allacciamento.
COME ORDINARE I RADIATORI GIADA 18 INOX LUCIDO VERTICALE Allacciamento monotubo non disponibile
Esempio di creazione del codice articolo
STRUTTURA DEL CODICE Modello radiatore Numero elementi Altezza in cm Variante allaccio Codice finitura Valore costante ESEMPIO Modello radiatore Es.: GIADA 18 verticale Numero elementi Es.: 24 elementi Altezza in cm Esempio: 1400 mm Variante allaccio Esempio: allaccio V8 Codice finitura Esempio: INOX LUCIDO Valore costante 24 24 elementi (vedi tabella a lato)
Nel caso di un radiatore:
GI18 GIADA 18 VERTICALE
140 altezza 1400 mm (vedi tabella a lato)
V08 allacciamento V8
X01 finitura inox lucido
C (valore costante)
AAAA BB
GI18 24 140 V08 X01 C
ACCESSORI CCC DDD EEE C GI18 24 140 V08 X01 C Il codice articolo sarà:
Valvola kristal Kit 2 appendiabiti Testa termostatica a
termostatizzabile a in acciaio inox liquido - lucida
squadra - lucida lucido
Attacco Rame Ø 12/14/15
Codice 5991990311165
Prezzo € 108,00
(confezione da 2 pezzi)
Attacco Multistrato Ø 16
Codice 5991990311166 Codice 5991990010216 Codice 5035270710015
Prezzo € 98,00 Prezzo € 137,00 Prezzo € 149,00
Elenco completo e dettagli degli accessori da pag. 453
368
