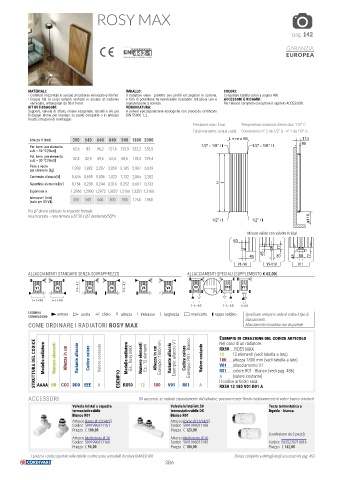

Page 386 - CORDIVARI - CATALISTINO SCALDASALVIETTE

ROSY MAX

pag. 142

GARANZIA
GARANZIA
EUROPEA
EUR OPEA

MATERIALI: IMBALLO: COLORI:
• Collettori orizzontali in acciaio al carbonio verniciato ø 38 mm. Il radiatore viene protetto con profili ed angolari in cartone, Consultare tabella colori a pagina 486.
• Doppia fila di corpi radianti verticali in acciaio al carbonio e film di polietilene termoretraibile riciclabile. Istruzioni uso e ACCESSORI E RICAMBI:
verniciato, rettangolari da 50x10 mm. manutenzione a corredo. Per l’elenco completo consultare il capitolo ACCESSORI.
KIT DI FISSAGGIO: VERNICIATURA:
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per A polveri epossipoliestere ecologiche con processo certificato
fissaggio idonei per impiego su pareti compatte o in laterizio DIN 55900-1,-2.
forato, istruzioni di montaggio.
Pressione max: 5 bar Temperatura massima d’esercizio: 110° C
Funzionamento: acqua calda Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G
114
Altezza H [mm] 390 540 640 840 940 1800 2000 L = nr x 56 85
Pot. term. per elemento 62,6 83 96,2 121,6 133,9 232,2 253,5 1/2" - 1/8" / I 1/2" - 1/8" / I
a Δt = 50 °C [Watt]
Pot. term. per elemento 32,4 42,9 49,6 62,4 68,6 118,3 129,4
a Δt = 30 °C [Watt]
Peso a vuoto 1,393 1,882 2,207 2,859 3,185 5,987 6,639
per elemento [kg]
Contenuto d'acqua [lt] 0,535 0,698 0,806 1,023 1,132 2,065 2,282
Superficie elemento [m ] ² 0,154 0,208 0,244 0,316 0,352 0,661 0,733 H I
Esponente n 1,2866 1,2930 1,2972 1,3057 1,3100 1,3201 1,3160
Interasse I [mm] 350 500 600 800 900 1760 1960
(solo per V3-V4)
Per ΔT diversi utilizzare la seguente formula:
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n 110
1/2" / I 1/2" / I
Misure valide con valvole Kristal
63
77
45 45 30 45 50 77
V1÷V6 V9-V10 V11
AND
ARD
VRAPPREZZ
O
SO
SENZ
A
ALL
C
A
C
I
TI
ST
AMEN
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)
I=H-40 I=H-40 V9 V10 V11
V1 V2 V3 V4 V5 V6 30
I=L+90 I=L+90
I=L-60 I=L-60 I=50
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato Specificare sempre in sede di ordine il tipo di
connessioni
allacciamento.
COME ORDINARE I RADIATORI ROSY MAX Allacciamento monotubo non disponibile
Esempio di creazione del codice articolo
STRUTTURA DEL CODICE Modello radiatore Numero elementi Altezza in cm Variante allaccio Codice colore Valore costante ESEMPIO Modello radiatore Es.: Rosy MAX Numero elementi Es.: 12 elementi Altezza in cm Esempio: 1800 mm Variante allaccio Esempio: allaccio V1 Codice colore Esempio: R01 - Bianco Valore costante 12 12 elementi (vedi tabella a lato)
Nel caso di un radiatore:
RX50 ROSY MAX
180 altezza 1800 mm (vedi tabella a lato)
V01 allacciamento V1
R01 colore R01 - Bianco (vedi pag. 486)
A (valore costante)
Il codice articolo sarà:
A
12
AAAA BB
180
R01
V01
RX50 12 180 V01 R01 A
C
ESSORI
ACCESSORI CCC DDD EEE A RX50 Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
A
C
Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
Valvola kristal a squadra Valvola kristal int.50 Testa termostatica a
termostatizzabile termostatizzabile DX liquido - bianca
Bianco R01 Bianco R01
Attacco Rame Ø 12/14/15 Attacco Rame Ø 12/14/15
Codice 5991990311161 Codice 5991990311186
Prezzo € 106,00 Prezzo € 123,00
(confezione da 2 pezzi)
Attacco Multistrato Ø 16 Attacco Multistrato Ø 16
Codice 5991990311160 Codice 5991990311185 Codice 5035270710016
Prezzo € 94,00 Prezzo € 106,00 Prezzo € 142,00
I prezzi e i codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01 Elenco completo e dettagli degli accessori da pag. 453
