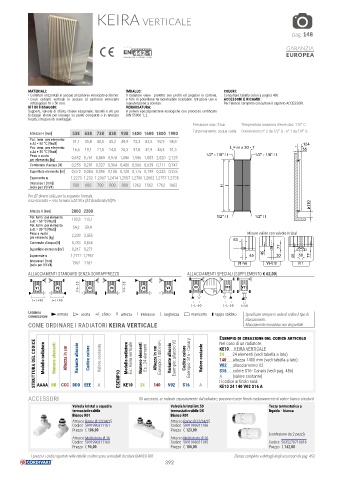

Page 392 - CORDIVARI - CATALISTINO SCALDASALVIETTE

KEIRA VERTICALE

pag. 148

GARANZIA
GARANZIA
EUROPEA
EUR OPEA

MATERIALI: IMBALLO: COLORI:
• Collettori orizzontali in acciaio al carbonio verniciato ø 38 mm. Il radiatore viene protetto con profili ed angolari in cartone, Consultare tabella colori a pagina 486.
• Corpi radianti verticali in acciaio al carbonio verniciato e film di polietilene termoretraibile riciclabile. Istruzioni uso e ACCESSORI E RICAMBI:
rettangolari 10 x 50 mm. manutenzione a corredo. Per l’elenco completo consultare il capitolo ACCESSORI.
KIT DI FISSAGGIO: VERNICIATURA:
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per A polveri epossipoliestere ecologiche con processo certificato
fissaggio idonei per impiego su pareti compatte o in laterizio DIN 55900-1,-2.
forato, istruzioni di montaggio.
Pressione max: 5 bar Temperatura massima d’esercizio: 110° C
Altezza H [mm] 538 638 738 838 938 1400 1600 1800 1900 Funzionamento: acqua calda Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G
Pot. term. per elemento 31,1 35,8 40,5 45,2 49,9 72,3 82,5 92,9 98,3
a Δt = 50 °C [Watt] 124
Pot. term. per elemento 16,6 19,1 21,5 24,0 26,3 37,8 42,9 48,4 51,3 L = nr x 30 - 7 55
a Δt = 30 °C [Watt]
Peso a vuoto 0,652 0,761 0,869 0,978 1,086 1,586 1,803 2,020 2,129 1/2" - 1/8" / I 1/2" - 1/8" / I
per elemento [kg]
Contenuto d'acqua [lt] 0,255 0,291 0,327 0,364 0,400 0,566 0,639 0,711 0,747
Superficie elemento [m ] ² 0,072 0,084 0,096 0,108 0,120 0,175 0,199 0,223 0,235
Esponente n 1,2273 1,232 1,2367 1,2414 1,2557 1,2700 1,2802 1,2757 1,2735
Interasse I [mm] 500 600 700 800 900 1362 1562 1762 1862
(solo per V3-V4) H I
Per ΔT diversi utilizzare la seguente formula:
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n
110
Altezza H [mm] 2000 2200
Pot. term. per elemento 103,8 115,1 1/2" / I 1/2" / I
a Δt = 50 °C [Watt]
Pot. term. per elemento 54,2 59,4
a Δt = 30 °C [Watt]
Peso a vuoto 2,238 2,455 Misure valide con valvole Kristal
per elemento [kg] 63
Contenuto d'acqua [lt] 0,783 0,856
Superficie elemento [m ] ² 0,247 0,271 77
Esponente n 1,2712 1,2957 45 45 30 45 50 77
Interasse I [mm] 1962 2162
(solo per V3-V4) V1÷V6 V9-V10 V11
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)

I=H-38 I=H-38 V9 V10 V11
V1 V2 V3 V4 V5 V6 30
I=L+90 I=L+90
I=L-60 I=L-60 I=50
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato Specificare sempre in sede di ordine il tipo di
connessioni
allacciamento.
COME ORDINARE I RADIATORI KEIRA VERTICALE Allacciamento monotubo non disponibile
Esempio di creazione del codice articolo
STRUTTURA DEL CODICE Modello radiatore Numero elementi Altezza in cm Variante allaccio Codice colore Valore costante ESEMPIO Modello radiatore Es.: Keira verticale Numero elementi Es.: 24 elementi Altezza in cm Esempio: 1400 mm Variante allaccio Esempio: allaccio V2 Codice colore Esempio: S16 - Canary Valore costante 24 24 elementi (vedi tabella a lato)
Nel caso di un radiatore:
KE10 KEIRA VERTICALE
140 altezza 1400 mm (vedi tabella a lato)
V02 allacciamento V2
S16 colore S16- Canary (vedi pag. 486)
A (valore costante)
Il codice articolo sarà:
V02
S16
A
24
AAAA BB
140
KE10 24 140 V02 S16 A
ACCESSORI CCC DDD EEE A KE10 Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
A
ESSORI
C
C
Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
Valvola kristal a squadra Valvola kristal int.50 Testa termostatica a
termostatizzabile termostatizzabile DX liquido - bianca
Bianco R01 Bianco R01
Attacco Rame Ø 12/14/15 Attacco Rame Ø 12/14/15
Codice 5991990311161 Codice 5991990311186
Prezzo € 106,00 Prezzo € 123,00
(confezione da 2 pezzi)
Attacco Multistrato Ø 16 Attacco Multistrato Ø 16
Codice 5991990311160 Codice 5991990311185 Codice 5035270710016
Prezzo € 94,00 Prezzo € 106,00 Prezzo € 142,00
I prezzi e i codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01 Elenco completo e dettagli degli accessori da pag. 453
392
