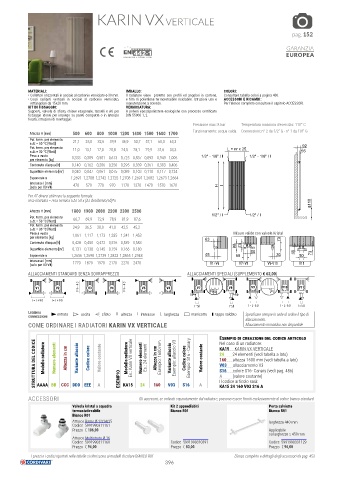

Page 396 - CORDIVARI - CATALISTINO SCALDASALVIETTE
P. 396
KARIN VX VERTICALE
pag. 152
GARANZIA
EUROPEA
MATERIALI: IMBALLO: COLORI:
• Collettori orizzontali in acciaio al carbonio verniciato ø 30 mm. Il radiatore viene protetto con profili ed angolari in cartone, Consultare tabella colori a pagina 486.
• Corpi radianti verticali in acciaio al carbonio verniciato, e film di polietilene termoretraibile riciclabile. Istruzioni uso e ACCESSORI E RICAMBI:
rettangolari da 15x20 mm. manutenzione a corredo. Per l’elenco completo consultare il capitolo ACCESSORI.
KIT DI FISSAGGIO: VERNICIATURA:
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per A polveri epossipoliestere ecologiche con processo certificato
fissaggio idonei per impiego su pareti compatte o in laterizio DIN 55900-1,-2.
forato, istruzioni di montaggio.
Pressione max: 8 bar Temperatura massima d’esercizio: 110° C
Altezza H [mm] 500 600 800 1000 1200 1400 1500 1600 1700 Funzionamento: acqua calda Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G
Pot. term. per elemento 21,1 25,0 32,6 39,9 46,9 53,7 57,1 60,3 63,3
a Δt = 50 °C [Watt]
Pot. term. per elemento 11,0 13,1 17,0 20,8 24,5 28,1 29,9 31,6 33,3 L = nr x 25 92
a Δt = 30 °C [Watt] 55
Peso a vuoto 0,333 0,389 0,501 0,613 0,725 0,837 0,893 0,949 1,005 1/2" - 1/8" / I 1/2" - 1/8" / I
per elemento [kg]
Contenuto d'acqua [lt] 0,140 0,162 0,206 0,250 0,295 0,339 0,361 0,383 0,406
Superficie elemento [m ] ² 0,040 0,047 0,061 0,075 0,089 0,103 0,110 0,117 0,124
Esponente n 1,2691 1,2708 1,2742 1,2725 1,2708 1,2691 1,2682 1,2673 1,2664
Interasse I [mm] 470 570 770 970 1170 1370 1470 1570 1670
(solo per V3-V4) H I
Per ΔT diversi utilizzare la seguente formula:
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n
110
Altezza H [mm] 1800 1900 2000 2200 2300 2500
Pot. term. per elemento 66,7 69,9 72,9 78,9 81,9 87,6 1/2" / I 1/2" / I
a Δt = 50 °C [Watt]
Pot. term. per elemento 34,9 36,5 38,0 41,0 42,5 45,2
a Δt = 30 °C [Watt]
Peso a vuoto 1,061 1,117 1,173 1,285 1,341 1,453 Misure valide con valvole Kristal
per elemento [kg] 63 73
Contenuto d'acqua [lt] 0,428 0,450 0,472 0,516 0,539 0,583
Superficie elemento [m ] ² 0,131 0,138 0,145 0,159 0,166 0,180 90 73 50
Esponente n 1,2656 1,2698 1,2739 1,2823 1,2865 1,2948 45 50 30 45 50 73
Interasse I [mm] 1770 1870 1970 2170 2270 2470
(solo per V3-V4) V1÷V6 V7÷V8 V9-V10 V11
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)
I=H-40 I=H-40 V9 V10 V11
V1 V2 V3 V4 V5 V6 V7 50 V8 30
50 50 50
I=L+90 I=L+90
I=50 I=50 I=L-60 I=L-60 I=50
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato Specificare sempre in sede di ordine il tipo di
connessioni
allacciamento.
COME ORDINARE I RADIATORI KARIN VX VERTICALE Allacciamento monotubo non disponibile
Esempio di creazione del codice articolo
STRUTTURA DEL CODICE Modello radiatore Numero elementi Altezza in cm Variante allaccio Codice colore Valore costante ESEMPIO Modello radiatore Es.: Karin VX verticale Numero elementi Es.: 24 elementi Altezza in cm Esempio: 1600 mm Variante allaccio Esempio: allaccio V3 Codice colore Esempio: S16 - Canary Valore costante 24 24 elementi (vedi tabella a lato)
Nel caso di un radiatore:
KA15 KARIN VX VERTICALE
160 altezza 1600 mm (vedi tabella a lato)
V03 allacciamento V3
S16 colore S16- Canary (vedi pag. 486)
A (valore costante)
Il codice articolo sarà:
A
24
AAAA BB
160
S16
V03
KA15 24 160 V03 S16 A
ACCESSORI CCC DDD EEE A KA15 Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
Valvola kristal a squadra Kit 2 appendiabiti Porta salviette
termostatizzabile Bianco R01 Bianco R01
Bianco R01
Attacco Rame Ø 12/14/15 larghezza 440 mm
Codice 5991990311161
Prezzo € 106,00 Applicabile
su larghezze ≥ 450 mm
Attacco Multistrato Ø 16
Codice 5991990311160 Codice 5991990310391 Codice 5991990331129
Prezzo € 94,00 Prezzo € 83,00 Prezzo € 96,00
I prezzi e i codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01 Elenco completo e dettagli degli accessori da pag. 453
396
