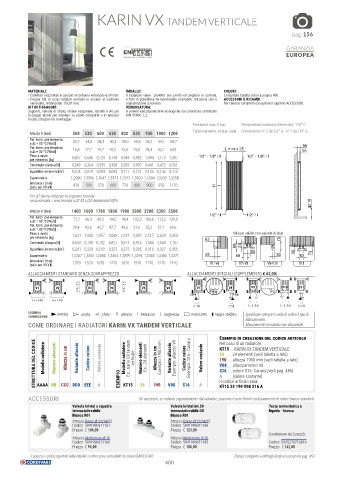

Page 400 - CORDIVARI - CATALISTINO SCALDASALVIETTE

KARIN VX TANDEM VERTICALE

pag. 156

GARANZIA
GARANZIA
OPEA
EUR
EUROPEA

MATERIALI: IMBALLO: COLORI:
• Collettori orizzontali in acciaio al carbonio verniciato ø 30 mm. Il radiatore viene protetto con profili ed angolari in cartone, Consultare tabella colori a pagina 486.
• Doppia fila di corpi radianti verticali in acciaio al carbonio e film di polietilene termoretraibile riciclabile. Istruzioni uso e ACCESSORI E RICAMBI:
verniciato, rettangolari 15x20 mm. manutenzione a corredo. Per l’elenco completo consultare il capitolo ACCESSORI.
KIT DI FISSAGGIO: VERNICIATURA:
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per A polveri epossipoliestere ecologiche con processo certificato
fissaggio idonei per impiego su pareti compatte o in laterizio DIN 55900-1,-2.
forato, istruzioni di montaggio.
Pressione max: 8 bar Temperatura massima d’esercizio: 110° C
Altezza H [mm] 500 530 600 630 800 830 930 1000 1200 Funzionamento: acqua calda Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G
Pot. term. per elemento 32,7 34,8 38,3 40,4 49,0 50,6 56,1 59,1 68,7
a Δt = 50 °C [Watt]
Pot. term. per elemento 16,8 17,7 19,7 20,5 25,0 25,8 28,4 30,1 34,9 L = nr x 25 90
a Δt = 30 °C [Watt] 55
Peso a vuoto 0,607 0,646 0,725 0,758 0,949 0,982 1,094 1,173 1,397 1/2" - 1/8" / I 1/2" - 1/8" / I
per elemento [kg]
Contenuto d'acqua [lt] 0,249 0,264 0,295 0,308 0,383 0,397 0,441 0,472 0,561
Superficie elemento [m ] ² 0,074 0,079 0,089 0,093 0,117 0,121 0,135 0,145 0,173
Esponente n 1,2990 1,3396 1,3047 1,3373 1,3161 1,3520 1,3304 1,3209 1,3258
Interasse I [mm] 470 500 570 600 770 800 900 970 1170
(solo per V3-V4) H I
Per ΔT diversi utilizzare la seguente formula:
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n
110

Altezza H [mm] 1400 1600 1700 1800 1900 2000 2200 2300 2500
Pot. term. per elemento 77,7 86,3 90,5 94,5 98,4 102,3 109,6 113,2 120,0 1/2" / I 1/2" / I
a Δt = 50 °C [Watt]
Pot. term. per elemento 39,4 43,6 45,7 47,7 49,6 51,6 55,3 57,1 60,6
a Δt = 30 °C [Watt]
Peso a vuoto 1,621 1,845 1,957 2,069 2,181 2,293 2,517 2,629 2,853 Misure valide con valvole Kristal
per elemento [kg] 63 73
Contenuto d'acqua [lt] 0,650 0,738 0,782 0,827 0,871 0,916 1,004 1,049 1,137
Superficie elemento [m ] ² 0,201 0,229 0,243 0,257 0,271 0,285 0,313 0,327 0,355 90 73 50 45
Esponente n 1,3307 1,3355 1,3380 1,3404 1,3399 1,3395 1,3385 1,3380 1,3371 45 50 30 50 73
Interasse I [mm] 1370 1570 1670 1770 1870 1970 2170 2270 2470
(solo per V3-V4) V1÷V6 V7÷V8 V9-V10 V11
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)

I=H-30 I=H-30 V9 V10 V11
V1 V2 V3 V4 V5 V6 V7 50 V8 30
50 50 50
I=L+90 I=L+90
I=50 I=50 I=L-60 I=L-60 I=50
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato Specificare sempre in sede di ordine il tipo di
connessioni
allacciamento.
COME ORDINARE I RADIATORI KARIN VX TANDEM VERTICALE Allacciamento monotubo non disponibile
Esempio di creazione del codice articolo
STRUTTURA DEL CODICE Modello radiatore Numero elementi Altezza in cm Variante allaccio Codice colore Valore costante ESEMPIO Modello radiatore Es.: Karin VX tandem verticale Numero elementi Es.: 24 elementi Altezza in cm Esempio: 1900 mm Variante allaccio Esempio: allaccio V8 Codice colore Esempio: S16 - Canary Valore costante 24 24 elementi (vedi tabella a lato)
Nel caso di un radiatore:
KT15 KARIN VX TANDEM VERTICALE
190 altezza 1900 mm (vedi tabella a lato)
V08 allacciamento V8
S16 colore S16- Canary (vedi pag. 486)
A (valore costante)
Il codice articolo sarà:
A
190
24
AAAA BB
S16
V08
KT15 24 190 V08 S16 A
ESSORI
C
ACCESSORI CCC DDD EEE A KT15 Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
A
C
T
Valvola kristal a squadra Valvola kristal int.50 Testa termostatica a
esta termostatica a
liquido - bianca
termostatizzabile termostatizzabile DX liquido - bianca
Bianco R01 Bianco R01
Attacco Rame Ø 12/14/15 Attacco Rame Ø 12/14/15
Codice 5991990311161 Codice 5991990311186
Prezzo € 106,00 Prezzo € 123,00
(conf ezione da 2 pezzi)
(confezione da 2 pezzi)
Attacco Multistrato Ø 16 Attacco Multistrato Ø 16
Codice 5035270710016
Codice 5991990311160 Codice 5991990311185 Codice 5035270710016
Prezzo € 94,00 Prezzo € 106,00 Prezzo € 142,00
142,00
Prezzo €
I prezzi e i codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01 Elenco completo e dettagli degli accessori da pag. 453
400
