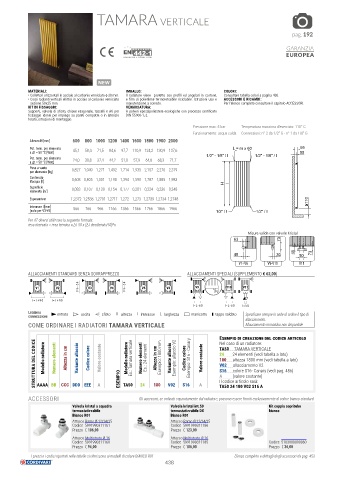

Page 438 - CORDIVARI - CATALISTINO SCALDASALVIETTE

TAMARA VERTICALE

pag. 192

GARANZIA
EUROPEA

NEW

NEW
MATERIALI: IMBALLO: COLORI:
• Collettori orizzontali in acciaio al carbonio verniciato ø 30 mm. Il radiatore viene protetto con profili ed angolari in cartone, Consultare tabella colori a pagina 486.
• Corpi radianti verticali ellittici in acciaio al carbonio verniciato e film di polietilene termoretraibile riciclabile. Istruzioni uso e ACCESSORI E RICAMBI:
sezione 50x25 mm. manutenzione a corredo. Per l’elenco completo consultare il capitolo ACCESSORI.
KIT DI FISSAGGIO: VERNICIATURA:
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per A polveri epossipoliestere ecologiche con processo certificato
fissaggio idonei per impiego su pareti compatte o in laterizio DIN 55900-1,-2.
forato, istruzioni di montaggio.
Pressione max: 5 bar Temperatura massima d’esercizio: 110° C
Funzionamento: acqua calda Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G
Altezza H [mm] 600 800 1000 1200 1400 1600 1800 1900 2000
Pot. term. per elemento 45,1 58,4 71,5 84,6 97,7 110,9 124,2 130,9 137,6 L = nr x 60 95
a Δt = 50 °C [Watt] 1/2" - 1/8" / I 1/2" - 1/8" / I 55
Pot. term. per elemento 24,0 30,8 37,4 44,2 51,0 57,9 64,8 68,3 71,7
a Δt = 50 °C [Watt]
Peso a vuoto 0,827 1,049 1,271 1,492 1,714 1,935 2,157 2,270 2,379
per elemento [kg]
Contenuto 0,608 0,805 1,001 1,198 1,394 1,590 1,787 1,885 1,983
d'acqua [lt] H I
Superficie 0,083 0,107 0,130 0,154 0,177 0,201 0,224 0,236 0,248
elemento [m ] ²
Esponente n 1,2372 1,2536 1,2701 1,2711 1,272 1,273 1,2739 1,2734 1,2748 110
Interasse I [mm] 566 766 966 1166 1366 1566 1766 1866 1966
(solo per V3-V4) 1/2" / I 1/2" / I
Per ΔT diversi utilizzare la seguente formula:
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n
Misure valide con valvole Kristal
63 73

45 30 45 50 73
V1÷V6 V9-V10 V11
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)

I=H-34 I=H-34 V9 V10 V11
V1 V2 V3 V4 V5 V6 30
I=L+90 I=L+90
I=L-60 I=L-60 I=50
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato Specificare sempre in sede di ordine il tipo di
connessioni
allacciamento.
COME ORDINARE I RADIATORI TAMARA VERTICALE Allacciamento monotubo non disponibile
Esempio di creazione del codice articolo
STRUTTURA DEL CODICE Modello radiatore Numero elementi Altezza in cm Variante allaccio Codice colore Valore costante ESEMPIO Modello radiatore Es.: Tamara verticale Numero elementi Es.: 24 elementi Altezza in cm Esempio: 1800 mm Variante allaccio Esempio: allaccio V2 Codice colore Esempio: S16 - Canary Valore costante 24 24 elementi (vedi tabella a lato)
Nel caso di un radiatore:
TA50 TAMARA VERTICALE
180 altezza 1800 mm (vedi tabella a lato)
V02 allacciamento V2
S16 colore S16- Canary (vedi pag. 486)
A (valore costante)
Il codice articolo sarà:
A
24
AAAA BB
180
S16
V02
TA50 24 180 V02 S16 A
ACCESSORI CCC DDD EEE A TA50 Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
Valvola kristal a squadra Valvola kristal int.50 Kit coppia copritubo
termostatizzabile termostatizzabile DX bianco
Bianco R01 Bianco R01
Attacco Rame Ø 12/14/15 Attacco Rame Ø 12/14/15
Codice 5991990311161 Codice 5991990311186
Prezzo € 106,00 Prezzo € 123,00
Attacco Multistrato Ø 16 Attacco Multistrato Ø 16
Codice 5991990311160 Codice 5991990311185 Codice 5103000000060
Prezzo € 94,00 Prezzo € 106,00 Prezzo € 36,00
I prezzi e i codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01 Elenco completo e dettagli degli accessori da pag. 453
438
