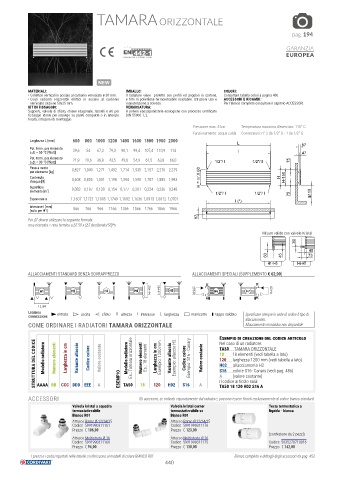

Page 440 - CORDIVARI - CATALISTINO SCALDASALVIETTE

TAMARA ORIZZONTALE

pag. 194

GARANZIA
EUROPEA

NEW
MATERIALI: IMBALLO: COLORI:
• Collettori verticali in acciaio al carbonio verniciato ø 30 mm. Il radiatore viene protetto con profili ed angolari in cartone, Consultare tabella colori a pagina 486.
• Corpi radianti orizzontali ellittici in acciaio al carbonio e film di polietilene termoretraibile riciclabile. Istruzioni uso e ACCESSORI E RICAMBI:
verniciato sezione 50x25 mm. manutenzione a corredo. Per l’elenco completo consultare il capitolo ACCESSORI.
KIT DI FISSAGGIO: VERNICIATURA:
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per A polveri epossipoliestere ecologiche con processo certificato
fissaggio idonei per impiego su pareti compatte o in laterizio DIN 55900-1,-2.
forato, istruzioni di montaggio.
Pressione max: 5 bar Temperatura massima d’esercizio: 110° C
Funzionamento: acqua calda Connessioni: n° 2 da 1/2” G - 1 da 1/2” G
Larghezza L [mm] 600 800 1000 1200 1400 1600 1800 1900 2000 L 87
Pot. term. per elemento 39,6 54 67,3 79,3 90,1 99,4 107,4 110,9 114
a Δt = 50 °C [Watt] I 47
Pot. term. per elemento 21,9 29,6 36,8 43,5 49,6 54,9 61,5 63,8 66,0
a Δt = 30 °C [Watt] 1/2"/ I 1/2"/ I 75
Peso a vuoto 0,827 1,049 1,271 1,492 1,714 1,935 2,157 2,270 2,379
per elemento [kg]
Contenuto 0,608 0,805 1,001 1,198 1,394 1,590 1,787 1,885 1,983 H = nr X 60 H H-150
d'acqua [lt]
Superficie 0,083 0,107 0,130 0,154 0,177 0,201 0,224 0,236 0,248
elemento [m ] ² 1/2"/ I 1/2"/ I 75 110
Esponente n 1,1637 1,1721 1,1805 1,1749 1,1692 1,1636 1,0913 1,0812 1,0701
I (*)
Interasse I [mm] 566 766 966 1166 1366 1566 1766 1866 1966
(solo per H1)
Per ΔT diversi utilizzare la seguente formula: 87
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n
Misure valide con valvole Kristal
30
45
63 45 73
H1÷H5 H6-H7
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)

30
I=H+90 I=H+90 H5
30
H4
H3
H2
H1 I=H-60 H6 H7 I=H-60
30
30
I=L-34
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato Specificare sempre in sede di ordine il tipo di
connessioni
allacciamento.
COME ORDINARE I RADIATORI TAMARA ORIZZONTALE Allacciamento monotubo non disponibile
Esempio di creazione del codice articolo
STRUTTURA DEL CODICE Modello radiatore Numero elementi Larghezza in cm Variante allaccio Codice colore Valore costante ESEMPIO Modello radiatore Es.: Tamara orizzontale Numero elementi Es.: 18 elementi Larghezza in cm Esempio: 1200 mm Variante allaccio Esempio: allaccio H2 Codice colore Esempio: S16 - Canary Valore costante 18 18 elementi (vedi tabella a lato)
Nel caso di un radiatore:
TA50 TAMARA ORIZZONTALE
120 larghezza 1200 mm (vedi tabella a lato)
H02 allacciamento H2
S16 colore S16- Canary (vedi pag. 486)
A (valore costante)
Il codice articolo sarà:
120
AAAA BB
18
H02
A
S16
TA50 18 120 H02 S16 A
ACCESSORI CCC DDD EEE A TA50 Gli accessori, se ordinati separatamente dal radiatore, possono essere forniti esclusivamente di colore bianco standard
Valvola kristal a squadra Valvola kristal corner Testa termostatica a
termostatizzabile termostatizzabile sx liquido - bianca
Bianco R01 Bianco R01
Attacco Rame Ø 12/14/15 Attacco Rame Ø 12/14/15
Codice 5991990311161 Codice 5991990311176
Prezzo € 106,00 Prezzo € 123,00
(confezione da 2 pezzi)
Attacco Multistrato Ø 16 Attacco Multistrato Ø 16
Codice 5991990311160 Codice 5991990311175 Codice 5035270710016
Prezzo € 94,00 Prezzo € 110,00 Prezzo € 142,00
I prezzi e i codici riportati nelle tabelle si riferiscono ai modelli di colore BIANCO R01 Elenco completo e dettagli degli accessori da pag. 453
