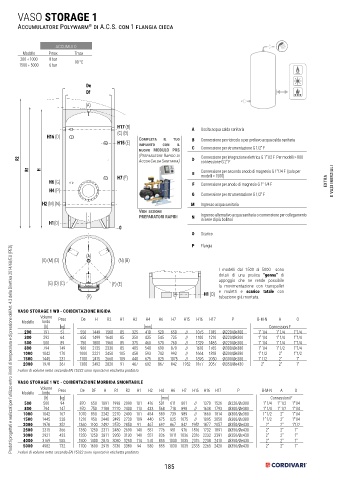

Page 185 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

VASO STORAGE 1

Accumulatore Polywarm di A.C.S. con 1 flangia cieca
®

ACCUMULO
Modello Pmax Tmax
200 ÷ 1000 8 bar
1500 ÷ 5000 6 bar 90 °C

De
Df

(A)

H17 (B) A Uscita acqua calda sanitaria
(C) (B)
H16 (D) Completa il tuo
H15 (E) impianto con il B Connessione per ricircolo o per prelievo acqua calda sanitaria
nuovo MODULO PRS C Connessione per strumentazione G 1/2” F
(Preparatore Rapido di Connessione per integrazione elettrica G 1”1/2 F Per modelli > 800
R2 Acqua Calda Sanitaria) D H1 (O)
connessione G 2” F
R1 H E Connessione per secondo anodo di magnesio G 1”1/4 F (solo per
H7 (F) modelli > 1500)
H6 (G) F Connessione per anodo di magnesio G 1” 1/4 F EXTRA E VASI INERZIALI
H4 (P)
G Connessione per strumentazione G 1/2” F
H2 (M) (N) M Ingresso acqua sanitaria
Vedi sezione Ingresso alternativo acqua sanitaria o connessione per collegamento
De PREPARATORI RAPIDI N in serie di più bollitori
H1(O)
Df 0
O Scarico
(A)
P Flangia
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
(A)
(0) (M) (D) (N) (B) H17 (B)
(C) (B)
H16 (D) I modelli dal 1500 al 5000 sono
H15 (E) dotati di una pratica “gonna” di
(G) (D) (C) (F) (E) appoggio che ne rende possibile
la movimentazione con transpallet
R2 H1 (O) e muletti e scarico totale con
(P) tubazione già montata.
R1 H
VASO STORAGE 1 WB - COIBENTAZIONE RIGIDA H7 (F)
Volume H6 (G)
Peso
Modello lordo H4 (P) De H R2 H1 H2 H4 H6 H7 H15 H16 H17 P B-M-N A O
[lt] [kg] [mm] Connessioni F
200 191 51 550 1449 1560 85 325 410 520 650 // 1075 1185 Øi220/Øe300 1” 1/4 1” 1/4 1"1/4
300 292 H2 (M) (N) 650 1499 1640 85 350 435 545 735 // 1100 1210 Øi220/Øe300 1” 1/4 1” 1/4 1"1/4
64
500 500 89 750 1800 1960 85 375 460 570 760 // 1329 1485 Øi220/Øe300 1” 1/4 1” 1/4 1"1/4
800 794 149 900 2135 2330 85 405 540 690 870 // 1610 1765 Øi300/Øe380 1” 1/4 1” 1/2 1"1/4
1000 1042 170 1000 2221 2450 105 458 593 743 993 // 1664 1818 Øi300/Øe380 1” 1/2 2” 1"1/2
231
1500 1445 H1(O) 1100 2415 2660 109 0 440 675 825 1075 // 1895 2050 Øi300/Øe380 1” 1/2 2” 1"
2000 1978 367 1300 2492 2820 91 467 692 867 842 1952 1877 2057 Øi350/Øe430 2” 2” 1"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
VASO STORAGE 1 WC - COIBENTAZIONE MORBIDA SMONTABILE
Volume Peso De DF (A) H R1 R2 H1 H2 H4 H6 H7 H15 H16 H17 P B-M-N A O
Modello lordo (0) (M) (D) (N) (B)
[lt] [kg] [mm] Connessioni F
500 500 94 870 650 1891 1998 2090 101 416 501 611 801 // 1370 1526 Øi220/Øe300 1” 1/4 1” 1/2 1"1/4
800 794 147 970 750 2188 2220 2400 113 433 568 718 898 // 1638 1793 Øi300/Øe380 1” 1/4 1” 1/2 1"1/4
1000 1042 (G) (D) (C) 1070 850 2242 2270 2490 101 454 589 739 989 // 1660 1814 Øi300/Øe380 1” 1/2 2” 1"1/4
167
(F) (E)
1500 1445 228 1210 950 2440 2495 2730 109 440 675 825 1075 // 1895 2050 Øi300/Øe380 1” 1/2 2” 1"1/4
2000 1978 352 1360 1100 2492 2570 2850 91 467 692 867 842 1952 1877 2057 Øi350/Øe430 2” 2” 1"1/2
2500 2315 366 1350 1250 2311 2480 2690 140 551 776 951 976 1816 1732 1891 Øi350/Øe430 2” 2” 1"
(P)
3000 2921 432 1350 1250 2811 2950 3130 140 551 836 1011 1036 2316 2232 2391 Øi350/Øe430 2” 2” 1"
4000 3769 555 1500 1400 2875 3050 3250 114 570 855 1030 1035 2315 2238 2410 Øi350/Øe430 2” 2” 1"
5000 4982 732 1700 1600 2915 3130 3380 94 580 855 1030 1035 2335 2265 2420 Øi350/Øe430 2” 2” 1"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
185
