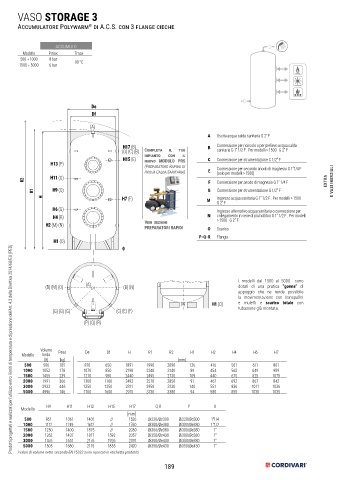

VASO STORAGE 3

Accumulatore Polywarm di A.C.S. con 3 flange cieche
®

ACCUMULO
Modello Pmax Tmax
500 ÷ 1000 8 bar
1500 ÷ 5000 6 bar 90 °C

De
Df
De
Df
(A)
De
(A) Df
H17 (B) A Uscita acqua calda sanitaria G 2” F
(A) (G) (C) (B)
H17 (B) B Connessione per ricircolo o per prelievo acqua calda
H15 (E)
il
H13 (P) (G) (C) (B) Completa con tuo sanitaria G 1” 1/2 F . Per modelli > 1500 G 2” F
il
impianto
H15 (E) nuovo MODULO PRS C Connessione per strumentazione G 1/2” F
H17 (B)
H13 (P)
H11 (G) (G) (C) (B) (Preparatore Rapido di
R2 H15 (E) Acqua Calda Sanitaria) E Connessione per secondo anodo di magnesio G 1”1/4 F
(solo per modelli > 1500)
H13 (P)
H11 (G)
H9 (Q)
R2 R1 F Connessione per anodo di magnesio G 1” 1/4 F EXTRA E VASI INERZIALI
H H7 (F)
H9 (Q)
R1 H11 (G) G Connessione per strumentazione G 1/2” F
R2
H H6 (G) H7 (F) M Ingresso acqua sanitaria G 1” 1/2 F . Per modelli > 1500
H4 (R)
R1 H9 (Q) G 2” F
H H6 (G) H7 (F) Ingresso alternativo acqua sanitaria o connessione per
H2 (M) (N) N collegamento in serie di più bollitori G 1” 1/2 F . Per modelli
H4 (R)
H6 (G)
H2 (M) (N) Vedi sezione > 1500 G 2” F
H1 (O)
H4 (R) PREPARATORI RAPIDI O Scarico
H2 (M) (N) 0 P-Q-R Flangia
H1 (O)
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
0
H1 (O)
0
H1 (O) I modelli dal 1500 al 5000 sono
(B) (M) (O) (A) (B) (N) H1 (O) dotati di una pratica “gonna” di
appoggio che ne rende possibile
(B) (M) (O) (A) (B) (N) la movimentazione con transpallet
H1 (O) e muletti e scarico totale con
(G) (G) (G)
(B) (N)
(B) (M) (O) (A) (C) (E) (F) tubazione già montata.
(G) (G) (G) (P) (Q) (R) (C) (E) (F)
(G) (G) (G) (P) (Q) (R) (C) (E) (F)
(P) (Q) (R)
Volume Peso De Df H R1 R2 H1 H2 H4 H6 H7
Modello lordo
[lt] [kg] [mm]
500 506 105 870 650 1891 1990 2090 126 416 501 611 801
1000 1052 178 1070 850 2198 2240 3140 89 454 562 649 989
1500 1455 239 1210 950 2440 2495 2730 109 440 675 825 1075
2000 1991 366 1360 1100 2492 2570 2850 91 467 692 867 842
3000 2933 446 1350 1250 2811 2950 3130 140 551 836 1011 1036
5000 4996 746 1700 1600 2915 3130 3380 94 580 855 1030 1035
H9 H11 H13 H15 H17 Q-R P O
Modello
[mm]
500 951 1061 1401 // 1526 Øi220/Øe300 Øi220/Øe300 1"1/4
1000 1112 1249 1612 // 1760 Øi300/Øe380 Øi300/Øe380 1"1/2
1500 1250 1400 1875 // 2050 Øi300/Øe380 Øi300/Øe380 1"
2000 1262 1437 1817 1592 2057 Øi350/Øe430 Øi300/Øe380 1"
3000 1476 1651 2176 1926 2391 Øi350/Øe430 Øi300/Øe380 1"
5000 1505 1680 2115 1855 2420 Øi350/Øe430 Øi350/Øe430 1"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
