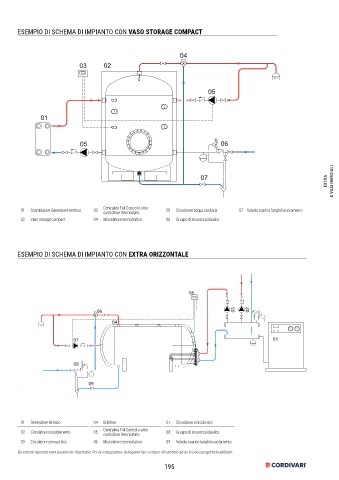

ESEMPIO DI SCHEMA DI IMPIANTO CON VASO STORAGE COMPACT

04
03 02

05

01

05 06

E VASI INERZIALI
07
EXTRA

01 Scambiatore Generatore termico 03 Centralina Full Control o altro 05 Circolatore acqua sanitaria 07 Valvola scarico fanghi/svuotamento
controllore /termostato
02 Vaso storage compact 04 Miscelatore termostatico 06 Gruppo di sicurezza idaulico

ESEMPIO DI SCHEMA DI IMPIANTO CON EXTRA ORIZZONTALE

05

06 03 02
04

07 01

08

09

01 Generatore termico 04 Bollitore 07 Circolatore ricircolo Acs
02 Circolatore riscaldamento 05 Centralina Full Control o altro 08 Gruppo di sicurezza idaulico
controllore /termostato
03 Circolatore servizio Acs 06 Miscelatore termostatico 09 Valvola scarico fanghi/svuotamento
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
