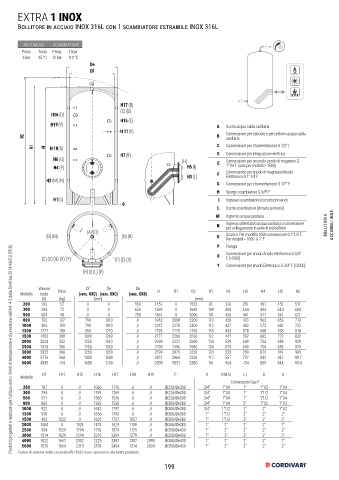

EXTRA 1 INOX

Bollitore in acciaio INOX 316L con 1 scambiatore estraibile INOX 316L

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax
6 bar 95 °C 12 bar 110 °C
De
Df

(A)

H17 (B)
(C) (B)
H16 (D)
H15 (E)
H19(Y) A Uscita acqua calda sanitaria
H 11(X) Connessione per ricircolo o per prelievo acqua calda
R2 B sanitaria

R1 H H 18(X) C Connessione per strumentazione G 1/2” F
H7 (F) D Connessione per integrazione elettrica
H6 (G) (H) Connessione per secondo anodo di magnesio G
H4 (P) H5 (I) E 1”1/4 F (solo per modelli > 1500)
Connessione per anodo di magnesio/Anodo
H3 (L) F Elettronico G 1” 1/4 F
H2 (M) (N)
G Connessione per strumentazione G 1/2” F
H Spurgo scambiatore G 3/8” F
H1(O) I Ingresso scambiatore (circuito primario)
0
L Uscita scambiatore (circuito primario)
M Ingresso acqua sanitaria
N Ingresso alternativo acqua sanitaria o connessione BOLLITORI E ACCUMULI INOX
per collegamento in serie di più bollitori
(A) (O)
(B) (M) (N) (B) O Scarico. Per modello 1000 connessione G 1”1/2 F .
Per modelli > 1000 G 1” F
P Flangia
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
X Connessione per anodo Anodo elettronico G 3/4”
(C) (D) (G) (X) (Y) (F) (E) (X) F (>1500)
Y Connessione per anodo Elettronico G 3/4” F (>3000)
(H) (I) (L) (P)

Volume Df De De
Modello lordo Peso (vers. XXC) (vers. XXC) (vers. XXB) H R1 R2 H1 H2 H3 H4 H5 H6
[lt] [kg] [mm] [mm]
200 192 57 // // 550 1451 // 1552 81 316 351 401 451 511
300 294 72 // // 650 1569 // 1698 149 409 444 494 544 604
500 504 98 // // 750 1861 // 2006 141 426 461 511 561 621
800 762 137 790 1010 // 1943 2008 2200 113 428 473 563 653 713
1000 905 159 790 1010 // 2212 2270 2450 112 437 482 572 662 722
1300 1277 199 950 1210 // 2193 2275 2510 118 433 578 668 758 818
1500 1403 208 1000 1260 // 2177 2266 2530 112 447 592 682 772 832
2000 2024 332 1250 1510 // 2099 2231 2600 134 529 649 754 859 929
2500 2320 396 1250 1350 // 2299 2396 2680 134 529 649 754 859 929
3000 2925 466 1250 1350 // 2799 2879 3120 134 529 709 814 919 989
4000 3776 568 1400 1500 // 2872 2968 3250 117 557 737 842 947 1017
5000 4995 734 1600 1700 // 2909 3031 3380 94 564 734 839 944 1014
H7 H11 H15 H16 H17 H18 H19 P O B M N L I D A
Modello
Connessioni Gas F
200 701 // // 1066 1176 // // Øi220/Øe300 3/4" 1"1/4 1" 1"1/2 1"1/4
300 794 // // 1159 1269 // // Øi220/Øe300 3/4" 1"1/4 1" 1"1/2 1"1/4
500 811 // // 1380 1536 // // Øi220/Øe300 3/4" 1"1/4 1" 1"1/2 1"1/4
800 863 // // 1382 1538 // // Øi300/Øe380 3/4" 1"1/4 2" 1"1/2 1"1/2
1000 922 // // 1642 1797 // // Øi300/Øe380 3/4" 1"1/2 2" 2" 1"1/2
1300 918 // // 1638 1793 // // Øi300/Øe380 1" 1"1/2 2" 2" 2"
1500 982 1522 // 1602 1757 1057 // Øi300/Øe380 1" 1"1/2 2" 2" 2"
2000 1004 // 1524 1473 1629 1159 // Øi300/Øe380 1" 2" 2" 2" 2"
2500 954 1529 1794 1710 1879 1179 // Øi350/Øe430 1" 2" 2" 2" 2"
3000 1014 1629 2294 2210 2369 1279 // Øi350/Øe430 1" 2" 2" 2" 2"
4000 1022 1657 2302 2225 2397 1307 2090 Øi350/Øe430 1" 2" 2" 2" 2"
5000 1019 1664 2319 2159 2404 1314 2024 Øi350/Øe430 1" 2" 2" 2" 2"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
