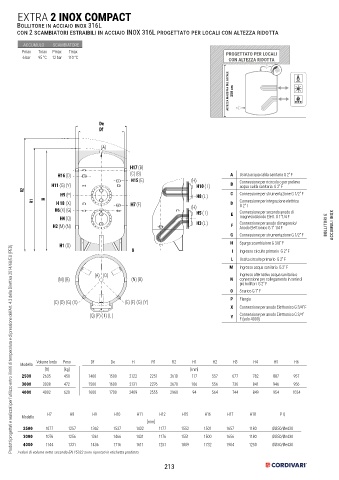

Page 213 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI
P. 213

EXTRA 2 INOX COMPACT
       Bollitore in acciaio inox 316L
       con 2 scambiatori estraibili in acciaio INOX 316L progettato per locali con altezza ridotta

         ACCUMULO   SCAMBIATORE
         Pmax  Tmax  Pmax  Tmax                                                 PROGETTATO PER LOCALI
         6 bar  95 °C  12 bar  110 °C                                            CON ALTEZZA RIDOTTA


                                                                                 ALTEZZA MASSIMA DEL LOCALE  250 cm








                                 De  De
                                 Df  Df

                                  (A)  (A)



                                            H17 (B)
                                               H17 (B)
                                               (C) (B)
                   H16 (D)                  (C) (B)                               A  Uscita acqua calda sanitaria G 2” F
                     H16 (D)
                                            H15 (E)                 (H)  (H)         Connessione per ricircolo o per prelievo
                                               H15 (E)
                H11 (G) (Y)                                           H10 ( I )   B  acqua calda sanitaria  G 2” F
                   H11 (G) (Y)
                                                                         H10 ( I )
       R2  R2
                    H9 (P)                                            H8 (L )     C  Connessione per strumentazione G 1/2” F
                      H9 (P)
                                                                         H8 (L )
          R1  R1  H  H  H 18 (X)            H7 (F)                                D  Connessione per integrazione elettrica
                     H 18 (X)
                                               H7 (F)
                                                                                     G 2” F
                                                                       (H)
                  H6 (X) (G)                                        (H) H5 ( I )     Connessione per secondo anodo di
                    H6 (X) (G)
                                                                         H5 ( I )
                   H4 (Q)                                                         E  magnesio/Anodo Elett. G 1”1/4 F
                      H4 (Q)
                                                                         H3 (L )
                    H2 (M) (N)
                 H2 (M) (N)                                           H3 (L )     F  Connessione per anodo di magnesio/  BOLLITORI E  ACCUMULI INOX
                                                                                     Anodo Elettronico G 1” 1/4 F
                                                                                  G  Connessione per strumentazione G 1/2” F
                   H1 (O)                                                         H  Spurgo scambiatore G 3/8” F
                      H1 (O)
     Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
                                             0  0                                 I  Ingresso circuito primario  G 2” F
                                                                                  L  Uscita circuito primario  G 2” F
                                                                                  M  Ingresso acqua sanitaria  G 2” F
                                (A)   (O)                                            Ingresso alternativo acqua sanitaria o
                                  (A)   (O)
                                               (N) (B)
                   (M) (B)                   (N) (B)                              N  connessione per collegamento in serie di
                     (M) (B)
                                                                                     più bollitori  G 2” F
                                                                                  O  Scarico G 1” F
                 (C) (D) (G) (X)          (E) (F) (G) (Y)                         P  Flangia
                                             (E) (F) (G) (Y)
                    (C) (D) (G) (X)
                                                                                  X  Connessione per anodo Elettronico G 3/4” F
                              (Q) (P) ( I ) (L )                                  Y  Connessione per anodo Elettronico G 3/4”
                                 (Q) (P) ( I ) (L )
                                                                                     F (solo 4000)
              Volume lordo   Peso  Df   De     H      R1     R2      H1     H2     H3     H4     H5     H6
        Modello
                 [lt]   [kg]                                        [mm]
         2500   2635   450      1400   1500   2122    2251   2610   117    557     677    782    887    957
         3000   3038   472      1500   1600   2131    2276   2670   106    556     736    841    946    956
         4000   4002   620      1600   1700   2409    2555   2960    94    564     744    849    954    1024
         Modello  H7      H8     H9      H10     H11     H12     H15     H16     H17     H18       P Q
                                                     [mm]
         2500    1077    1257    1362    1537    1432    1177    1552    1501    1657    1180    Øi350/Øe430
         3000    1076    1256    1361    1466    1431    1176    1551    1500    1656    1180    Øi350/Øe430
         4000    1144    1331    1436    1716    1611    1251    1809    1732    1904   1250     Øi350/Øe430
       I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
