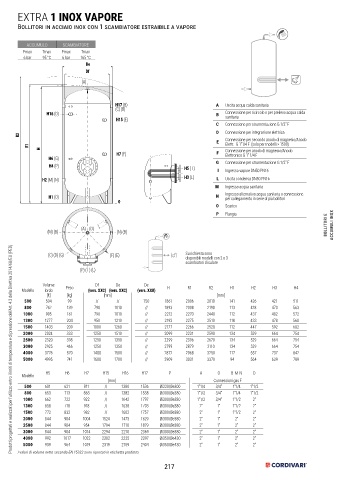

Page 217 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

EXTRA 1 INOX VAPORE

Bollitori in acciaio inox con 1 scambiatore estraibile a vapore

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax
6 bar 95 °C 6 bar 165 °C
De De
Df Df
(A) (A)

H17 (B) H17 (B) A Uscita acqua calda sanitaria
(C) (B) (C) (B)
H16 (D) H16 (D) B Connessione per ricircolo o per prelievo acqua calda
H15 (E) H15 (E) sanitaria
C Connessione per strumentazione G 1/2” F
D Connessione per integrazione elettrica
R2 R2
E Connessione per secondo anodo di magnesio/Anodo
Elettr. G 1”1/4 F (solo per modelli > 1500)
R1 R1
H H Connessione per anodo di magnesio/Anodo
H7 (F) H7 (F) F Elettronico G 1” 1/4 F
H6 (G) H6 (G)
H4 (P) H4 (P) H5 ( I ) H5 ( I ) G I Connessione per strumentazione G 1/2” F
Ingresso vapore DN50 PN16
H2 (M) (N) H2 (M) (N) H3 (L) H3 (L) L Uscita condensa DN50 PN16
M Ingresso acqua sanitaria
H1 (O) H1 (O) N Ingresso alternativo acqua sanitaria o connessione
per collegamento in serie di più bollitori
0 0
O Scarico
P Flangia
BOLLITORI E ACCUMULI INOX
(A) (O) (A) (O)
(M) (B) (M) (B) (N) (B) (N) (B)

Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
(C) (D) (G) (C) (D) (G) (F) (E) (F) (E) Su richiesta sono
disponibili modelli con 2 o 3
scambiatori di calore
(P) ( I ) (L) (P) ( I ) (L)

Volume Df De De
Modello lordo Peso (vers. XXC) (vers. XXC) (vers. XXB) H R1 R2 H1 H2 H3 H4
[lt] [kg] [mm] [mm]
500 504 99 // // 750 1861 2006 2010 141 426 421 511
800 762 139 790 1010 // 1893 2008 2190 113 428 473 563
1000 905 161 790 1010 // 2212 2270 2440 112 437 482 572
1300 1277 204 950 1210 // 2193 2275 2510 118 433 478 568
1500 1403 209 1000 1260 // 2177 2266 2520 112 447 592 682
2000 2024 333 1250 1510 // 2099 2231 2590 134 529 664 754
2500 2320 398 1250 1350 // 2299 2396 2670 134 529 664 754
3000 2925 466 1250 1350 // 2799 2879 3110 134 529 664 754
4000 3776 570 1400 1500 // 2872 2968 3250 117 557 737 842
5000 4995 741 1600 1700 // 2909 3031 3370 94 564 639 789

H5 H6 H7 H15 H16 H17 P A O B M N D
Modello
[mm] Connessioni gas F
500 601 621 811 // 1380 1536 Øi220/Øe300 1"1/4 3/4" 1"1/4 1"1/2
800 653 713 863 // 1382 1538 Øi300/Øe380 1"1/2 3/4" 1"1/4 1"1/2
1000 662 722 922 // 1642 1797 Øi300/Øe380 1"1/2 3/4" 1"1/2 2"
1300 658 718 918 // 1638 1793 Øi300/Øe380 2" 1" 1"1/2 2"
1500 772 832 982 // 1602 1757 Øi300/Øe380 2" 1" 1"1/2 2"
2000 844 904 1004 1524 1473 1629 Øi300/Øe380 2" 1" 2" 2"
2500 844 904 954 1794 1710 1879 Øi300/Øe380 2" 1" 2" 2"
3000 844 904 1014 2294 2210 2369 Øi300/Øe380 2" 1" 2" 2"
4000 992 1017 1022 2302 2225 2397 Øi350/Øe430 2" 1" 2" 2"
5000 939 964 1019 2319 2159 2404 Øi350/Øe430 2" 1" 2" 2"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
