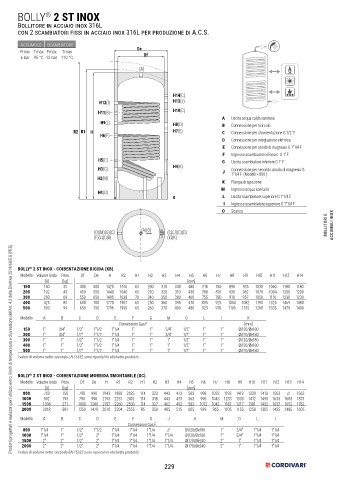

Page 229 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

BOLLY 2 ST INOX
®
Bollitore in acciaio inox 316L
con 2 scambiatori fissi in acciaio inox 316L per produzione di A.C.S.

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax De Df
6 bar 95 °C 12 bar 110 °C
(A)

H14(C)
H12(I) H13(J)
H11(B) H10(C)
A Uscita acqua calda sanitaria
H9(L) H8(D) B Connessione per ricircolo
R2 R1 H H7(E) C Connessione per strumentazione G 1/2” F
H6(F)
D Connessione per integrazione elettrica
E Connessione per anodo di magnesio G 1”1/4 F
F Ingresso scambiatore inferiore G 1” F
H5(C) G Uscita scambiatore inferiore G 1” F
H3(G) H4(K) Connessione per secondo anodo di magnesio G
J 1”1/4 F (Modelli > 800 )
H2(M)
K Flangia di ispezione
M Ingresso acqua sanitaria
H1(O)
0 L Uscita scambiatore superiore G 1”1/4 F
I Ingresso scambiatore superiore G 1”1/4 F
O Scarico
BOLLITORI E ACCUMULI INOX

(O)(M)(G)(C) (A)(O) (C)(J)(C)(D)
(F)(L)(I)(B) (E)(K)

Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)

BOLLY 2 ST INOX - COIBENTAZIONE RIGIDA (XB)
®
Modello Volume lordo Peso Df De H R2 H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 H14
[lt] [kg] [mm]
150 150 35 400 500 1420 1510 65 200 310 340 480 718 750 890 935 1030 1060 1180 1180
200 192 43 450 550 1440 1540 65 210 320 310 430 788 810 930 962 1070 1094 1200 1200
300 293 69 550 650 1495 1638 70 240 350 380 460 755 780 910 957 1050 1110 1230 1230
400 425 85 600 700 1770 1907 65 250 360 390 470 895 925 1050 1082 1190 1325 1469 1480
500 503 99 650 750 1796 1950 65 260 370 400 480 923 970 1105 1155 1268 1335 1479 1490
Modello A B C D E F G M O L I K
Connessioni Gas F [mm]
150 1" 3/4" 1/2" 1"1/2 1"1/4 1" 1" 3/4" 1/2" 1" 1" Øi120/Øe180
200 1" 3/4" 1/2" 1"1/2 1"1/4 1" 1" 3/4" 1/2" 1" 1" Øi120/Øe180
300 1" 1" 1/2" 1"1/2 1"1/4 1" 1" 1" 1/2" 1" 1" Øi120/Øe180
400 1" 1" 1/2" 1"1/2 1"1/4 1" 1" 1" 1/2" 1" 1" Øi120/Øe180
500 1" 1" 1/2" 1"1/2 1"1/4 1" 1" 1" 1/2" 1" 1" Øi120/Øe180
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

BOLLY 2 ST INOX - COIBENTAZIONE MORBIDA SMONTABILE (XC)
®
Modello Volume lordo Peso Df De H R1 R2 H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 H13 H14
[lt] [kg] [mm]
800 759 156 790 990 1943 1968 2185 114 323 443 473 563 998 1033 1193 1413 1339 1413 1563 // 1563
1000 902 193 790 990 2193 2231 2415 114 318 443 473 563 996 1043 1233 1333 1412 1493 1633 1683 1813
1500 1398 271 1000 1240 2197 2260 2530 114 327 462 492 582 1012 1042 1182 1217 1381 1432 1637 1652 1782
2000 2018 381 1250 1470 2070 2204 2555 85 350 485 515 605 939 965 1105 1155 1258 1305 1455 1485 1605
Modello A B C D E F G J K M O L I
Connessioni Gas F
800 1"1/4 1" 1/2" 1"1/2 1"1/4 1"1/4 1"1/4 // Øi120/Øe180 1" 3/4" 1"1/4 1"1/4
1000 1"1/4 1" 1/2" 2" 1"1/4 1"1/4 1"1/4 1"1/4 Øi120/Øe180 1" 3/4" 1"1/4 1"1/4
1500 2" 2" 1/2" 2" 1"1/4 1"1/4 1"1/4 1"1/4 Øi170/Øe240 2" 1" 1"1/4 1"1/4
2000 2" 2" 1/2" 2" 1"1/4 1"1/4 1"1/4 1"1/4 Øi170/Øe240 2" 1" 1"1/4 1"1/4
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
