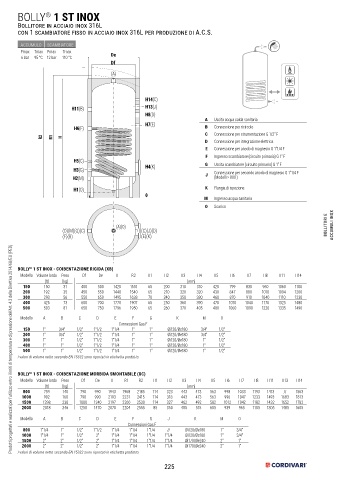

Page 225 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

BOLLY 1 ST INOX
®
Bollitore in acciaio inox 316L
con 1 scambiatore fisso in acciaio inox 316L per produzione di A.C.S.

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax De
6 bar 95 °C 12 bar 110 °C -
Df -
(A)

H14(C)
H11(B) H13(J)
H8(D)
A Uscita acqua calda sanitaria
H7(E)
H6(F) B Connessione per ricircolo
C Connessione per strumentazione G 1/2” F
R2 R1 H
D Connessione per integrazione elettrica
E Connessione per anodo di magnesio G 1”1/4 F
F Ingresso scambiatore (circuito primario) G 1” F
H5(C)
H4(K) G Uscita scambiatore (circuito primario) G 1” F
H3(G) Connessione per secondo anodo di magnesio G 1”1/4 F
H2(M) J (Modelli > 800 )

H1(O) K Flangia di ispezione
0
M Ingresso acqua sanitaria
O Scarico

(A)(O) BOLLITORI E ACCUMULI INOX
(O)(M)(G)(C) (C)(J)(D)
(F)(B) (E)(K)

Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)

BOLLY 1 ST INOX - COIBENTAZIONE RIGIDA (XB)
®
Modello Volume lordo Peso Df De H R2 H1 H2 H3 H4 H5 H6 H7 H8 H11 H14
[lt] [kg] [mm]
150 150 31 400 500 1420 1510 65 200 310 310 420 799 830 960 1060 1180
200 192 35 450 550 1440 1540 65 210 320 320 430 847 880 1010 1094 1200
300 293 56 550 650 1495 1638 70 240 350 380 460 870 910 1040 1110 1230
400 425 73 600 700 1770 1907 65 250 360 390 470 1010 1040 1170 1325 1480
500 503 81 650 750 1796 1950 65 260 370 405 480 1060 1090 1220 1335 1490
Modello A B C D E F G K M O
Connessioni Gas F
150 1" 3/4" 1/2" 1"1/2 1"1/4 1" 1" Øi120/Øe180 3/4" 1/2"
200 1" 3/4" 1/2" 1"1/2 1"1/4 1" 1" Øi120/Øe180 3/4" 1/2"
300 1" 1" 1/2" 1"1/2 1"1/4 1" 1" Øi120/Øe180 1" 1/2"
400 1" 1" 1/2" 1"1/2 1"1/4 1" 1" Øi120/Øe180 1" 1/2"
500 1" 1" 1/2" 1"1/2 1"1/4 1" 1" Øi120/Øe180 1" 1/2"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

BOLLY 1 ST INOX - COIBENTAZIONE MORBIDA SMONTABILE (XC)
®
Modello Volume lordo Peso Df De H R1 R2 H1 H2 H3 H4 H5 H6 H7 H8 H11 H13 H14
[lt] [kg] [mm]
800 759 140 790 990 1943 1968 2185 114 323 443 473 563 998 1033 1193 1413 // 1563
1000 902 160 790 990 2193 2231 2415 114 318 443 473 563 996 1047 1233 1493 1683 1813
1500 1398 238 1000 1240 2197 2260 2530 114 327 462 492 582 1012 1042 1182 1432 1652 1782
2000 2018 346 1250 1470 2070 2204 2555 85 350 485 515 605 939 965 1105 1305 1485 1605
Modello A B C D E F G J K M O
Connessioni Gas F
800 1"1/4 1" 1/2" 1"1/2 1"1/4 1"1/4 1"1/4 // Øi120/Øe180 1" 3/4"
1000 1"1/4 1" 1/2" 2" 1"1/4 1"1/4 1"1/4 1”1/4 Øi120/Øe180 1" 3/4"
1500 2" 2" 1/2" 2" 1"1/4 1"1/4 1"1/4 1”1/4 Øi170/Øe240 2" 1"
2000 2" 2" 1/2" 2" 1"1/4 1"1/4 1"1/4 1”1/4 Øi170/Øe240 2" 1"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

225
