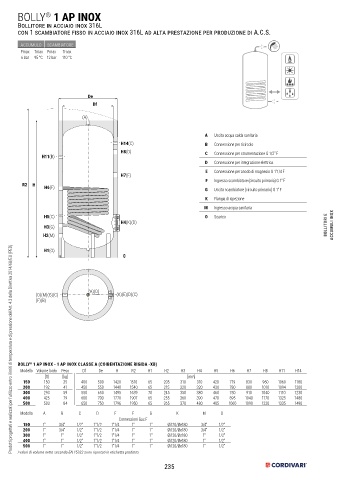

BOLLY 1 AP INOX
®
Bollitore in acciaio inox 316L
con 1 scambiatore fisso in acciaio inox 316L ad alta prestazione per produzione di A.C.S.

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax
6 bar 95 °C 12 bar 110 °C

De
Df

(A)

A Uscita acqua calda sanitaria
H14(C) B Connessione per ricircolo
H8(D) C Connessione per strumentazione G 1/2” F
H11(B)
D Connessione per integrazione elettrica
E Connessione per anodo di magnesio G 1”1/4 F
H7(E)
F Ingresso scambiatore (circuito primario) G 1” F
R2 H
H6(F) G Uscita scambiatore (circuito primario) G 1” F
K Flangia di ispezione
M Ingresso acqua sanitaria
H5(C) O Scarico
H4(K)(D)
H3(G) BOLLITORI E ACCUMULI INOX
H2(M)

Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H1(O)
0

(A)(O)
(O)(M)(G)(C) (K)(E)(D)(C)
(F)(B)

BOLLY 1 AP INOX - 1 AP INOX CLASSE A (COIBENTAZIONE RIGIDA -XB)
®
Modello Volume lordo Peso Df De H R2 H1 H2 H3 H4 H5 H6 H7 H8 H11 H14
[lt] [kg] [mm]
150 150 35 400 500 1420 1510 65 205 310 310 420 719 830 960 1060 1180
200 192 41 450 550 1440 1540 65 215 320 320 430 780 880 1010 1094 1200
300 293 59 550 650 1495 1639 70 245 350 380 460 750 910 1040 1110 1230
400 425 79 600 700 1770 1907 65 255 360 390 470 895 1040 1170 1325 1480
500 503 84 650 750 1796 1950 65 265 370 480 405 1060 1090 1220 1335 1490
Modello A B C D E F G K M O
Connessioni Gas F
150 1" 3/4" 1/2" 1"1/2 1"1/4 1" 1" Øi120/Øe180 3/4" 1/2"
200 1" 3/4" 1/2" 1"1/2 1"1/4 1" 1" Øi120/Øe180 3/4" 1/2"
300 1" 1" 1/2" 1"1/2 1"1/4 1" 1" Øi120/Øe180 1" 1/2"
400 1" 1" 1/2" 1"1/2 1"1/4 1" 1" Øi120/Øe180 1" 1/2"
500 1" 1" 1/2" 1"1/2 1"1/4 1" 1" Øi120/Øe180 1" 1/2"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
