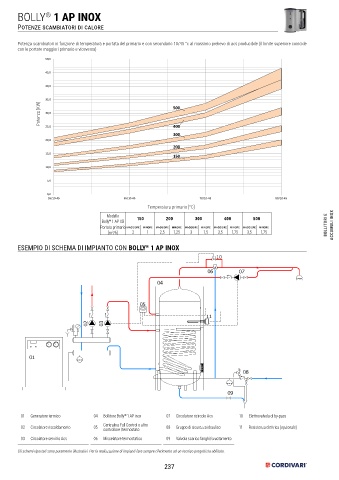

BOLLY 1 AP INOX
®
Potenze scambiatori di calore

Potenza scambiatori in funzione di temperatura e portata del primario e con secondario 10/45 °c al massimo prelievo di acs producibile (il limite superiore coincide
con le portate maggiori primario e viceversa)
50,0

45,0

40,0

35,0
Potenza [KW] 30,0 500

400
25,0
300
20,0
200
15,0
150
10,0

5,0

0,0
5 1 / 5 4 - 0 5 6 1 / 5 4 - 0 5 1 / 0 7 4 - 0 5 8 1 / 0 4 - 0 5
Temperature
Temperatura primario [°C]
Modello
Bolly 1 AP XB 150 200 300 400 500
®
Portata primario maggiore minore maggiore minore maggiore minore maggiore minore maggiore minore BOLLITORI E ACCUMULI INOX
[m /h] 2 1 2,5 1,25 3 1,5 3,5 1,75 3,5 1,75
3
ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY 1 AP INOX
®
E 10

06 07
04

05

11
02 03

01

08

09

01 Generatore termico 04 Bollitore Bolly 1 AP inox 07 Circolatore ricircolo Acs 10 Elettrovalvola di by-pass
®
02 Circolatore riscaldamento 05 Centralina Full Control o altro 08 Gruppo di sicurezza idraulico 11 Resistenza elettrica (opzionale)
controllore /termostato
03 Circolatore servizio Acs 06 Miscelatore termostatico 09 Valvola scarico fanghi/svuotamento

Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
