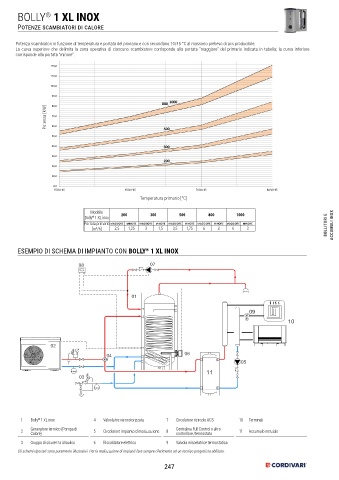

Page 247 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

BOLLY 1 XL INOX
®
Potenze scambiatori di calore

Potenza scambiatori in funzione di temperatura e portata del primario e con secondario 10/45 °C al massimo prelievo di acs producibile.
La curva superiore che delimita la zona operativa di ciascuno scambiatore corrisponde alla portata “maggiore” del primario indicata in tabella; la curva inferiore
corrisponde alla portata “minore”.

120,0
110,0
100,0

90,0
800 1000
80,0
Potenza [KW] 70,0

60,0
50,0 500

40,0 300
30,0
200
20,0
10,0
0,0
5 1 / 5 4 - 0 5 6 1 / 5 4 - 0 5 7 1 / 0 4 - 0 5 8 1 / 0 4 - 0 5
Temperatura primario [°C]

Modello
Bolly 1 XL inox 200 300 500 800 1000
®
Portata primario maggiore minore maggiore minore maggiore minore maggiore minore maggiore minore BOLLITORI E ACCUMULI INOX
[m /h] 2,5 1,25 3 1,5 3,5 1,75 6 3 6 3
3

ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY 1 XL INOX
®
08 07

01

09
10
M

02
04 06
05
E
11
03

1 Bolly 1 XL inox 4 Valvola tre vie motorizzata 7 Circolatore ricircolo ACS 10 Terminali
®
2 Generatore termico (Pompa di 5 Circolatore impianto climatizzazione 8 Centralina Full Control o altro 11 Accumulo inerziale
Calore)
controllore /termostato
3 Gruppo di sicurezza idraulico 6 Riscaldatore elettrico 9 Valvola miscelatrice termostatica
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
