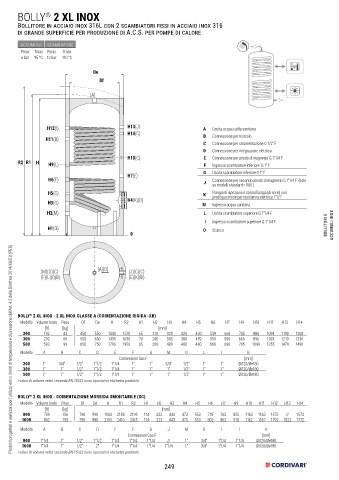

Page 249 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

BOLLY 2 XL INOX
®
Bollitore in acciaio inox 316L con 2 scambiatori fissi in acciaio inox 316
di grande superficie per produzione di A.C.S. per pompe di calore

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax
6 bar 95 °C 12 bar 110 °C

De
Df

(A)

H12(I) H13(J) A Uscita acqua calda sanitaria
H14(C)
H11(B) B Connessione per ricircolo
C Connessione per strumentazione G 1/2” F
D Connessione per integrazione elettrica
H10(C) E Connessione per anodo di magnesio G 1”1/4 F
R2 R1 H H9(L) F Ingresso scambiatore inferiore G 1” F
G Uscita scambiatore inferiore G 1” F
H7(E)
H6(F) Connessione per secondo anodo di magnesio G 1”1/4 F (solo
J su modelli standard > 800 )
H5(C) K Flangia di ispezione e controflangia (di serie) con
predisposizione per resistenza elettrica 1"1/2
H3(G) H4(K)(D) M Ingresso acqua sanitaria
H2(M) L Uscita scambiatore superiore G 1”1/4 F
I Ingresso scambiatore superiore G 1”1/4 F
H1(O) O Scarico BOLLITORI E ACCUMULI INOX
0

Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)

(M)(G)(C) (A)(O) (J)(C)(C)
(F)(L)(I)(B) (E)(K)(D)

BOLLY 2 XL INOX - 2 XL INOX CLASSE A (COIBENTAZIONE RIGIDA -XB)
®
Modello Volume lordo Peso Df De H R2 H1 H2 H3 H4 H5 H6 H7 H9 H10 H11 H12 H14
[lt] [kg] [mm]
200 192 43 450 550 1440 1510 65 210 320 320 430 539 660 705 886 1094 1190 1200
300 293 69 550 650 1495 1630 70 240 345 380 459 559 590 669 896 1109 1219 1230
500 503 99 650 750 1796 1950 65 260 480 400 480 666 690 795 1099 1355 1479 1490
Modello A B C D E F G M O L I K
Connessioni Gas F [mm]
200 1" 3/4" 1/2" 1"1/2 1"1/4 1" 1" 3/4" 1/2" 1" 1" Øi120/Øe180
300 1" 1" 1/2" 1"1/2 1"1/4 1" 1" 1" 1/2" 1" 1" Øi120/Øe180
500 1" 1" 1/2" 1"1/2 1"1/4 1" 1" 1" 1/2" 1" 1" Øi120/Øe180
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

BOLLY 2 XL INOX - COIBENTAZIONE MORBIDA SMONTABILE (XC)
®
Modello Volume lordo Peso Df De H R1 R2 H1 H2 H3 H4 H5 H6 H7 H9 H10 H11 H12 H13 H14
[lt] [kg] [mm]
800 759 156 790 990 1943 2180 2195 114 323 443 473 553 718 763 825 1163 1163 1573 // 1573
1000 902 193 790 990 2193 2410 2425 114 323 443 473 553 802 862 918 1162 1557 1792 1822 1712
Modello A B C D E F G J M O L I K
Connessioni Gas F [mm]
800 1"1/4 1" 1/2" 1"1/2 1"1/4 1"1/4 1"1/4 // 1" 3/4" 1"1/4 1"1/4 Øi120/Øe180
1000 1"1/4 1" 1/2" 2" 1"1/4 1"1/4 1"1/4 1"1/4 1" 3/4" 1"1/4 1"1/4 Øi120/Øe180
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
