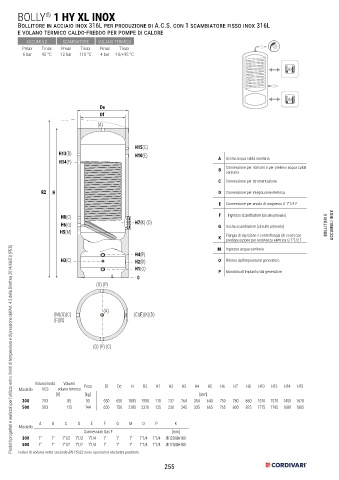

Page 255 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

BOLLY 1 HY XL INOX
®
Bollitore in acciaio inox 316L per produzione di A.C.S. con 1 scambiatore fisso inox 316L
e volano termico caldo-freddo per pompe di calore
ACCUMULO SCAMBIATORE VOLANO TERMICO
Pmax Tmax Pmax Tmax Pmax Tmax
6 bar 95 °C 12 bar 110 °C 4 bar -10/+95 °C

De
Df
(A)

H15(C)
H13(B) H10(E)
H14(F) A Uscita acqua calda sanitaria
B Connessione per ricircolo o per prelievo acqua calda
sanitaria
C Connessione per strumentazione
R2 H D Connessione per integrazione elettrica

E Connessione per anodo di magnesio G 1”1/4 F

H8(C) F Ingresso scambiatore (circuito primario)
H6(G) H7(K) (D) G Uscita scambiatore (circuito primario) BOLLITORI E ACCUMULI INOX
H5(M)
K Flangia di ispezione e controflangia (di serie) con
predisposizione per resistenza elettrica G 1"1/2 F
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
M Ingresso acqua sanitaria
H4(P)
H3(C) H2(D) O Ritorno dall'impianto/al generatore.
H1(O)
P Mandata all'impianto/dal generatore.
0
(O) (P)

(A)
(M)(G)(C) (C)(E)(K)(D)
(F)(B)

(O) (P) (C)

Volume lordo Volume
Modello ACS volano termico Peso Df De H R2 H1 H2 H3 H4 H5 H6 H7 H8 H10 H13 H14 H15
[lt] [kg] [mm]
300 293 85 95 550 650 1895 1990 110 232 264 354 640 750 780 860 1510 1570 1459 1620
500 503 115 144 650 750 2185 2310 125 230 245 335 665 765 800 875 1775 1795 1680 1885

A B C D E F G M O P K
Modello
Connessioni Gas F [mm]
300 1" 1" 1"1/2 1"1/2 1"1/4 1" 1" 1" 1"1/4 1"1/4 Øi120/Øe180
500 1" 1" 1"1/2 1"1/2 1"1/4 1" 1" 1" 1"1/4 1"1/4 Øi120/Øe180
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

255
